Задачи объекта
- выбрать каркас, рассчитанный под снеговой регион
- понять разницу между сечениями и схемами
- проверить антикоррозионную защиту
- получить несущую систему под любую ПВХ оболочку
Тип конструкции
Ангары на металлическом каркасе
Металлический каркас воспринимает нагрузки, формирует пролет и служит основой для ПВХ оболочки.
650 / 750 / 900г/м² варианты ПВХ ткани
−40 °C / +70 °Cтемпературный диапазон
80–120 мкмгорячее оцинкование металла
I–VIII зоныснеговые и ветровые нагрузки
Ангары на металлическом каркасе
Ангары на металлическом каркасе
Ангары на металлическом каркасе: проектирование, расчет нагрузок, ПВХ покрытие, металлический каркас и монтаж под ключ.…
Запросить расчёт: Ангары на металлическом каркасе
Оставьте телефон и размер ангара. Инженер уточнит регион, нагрузки, ворота, основание и комплектацию.
Технический блок
Инженерная основа ангара
Страница раскрывает металлический каркас как несущую систему: сталь, сечения, оцинкование, болтовые соединения, расчёт нагрузок.
СтальСт3сп или 09Г2С для холодных регионов
Сечения60×40×3 до 150×100×7 мм по расчёту
Защитагорячее оцинкование 80–120 мкм

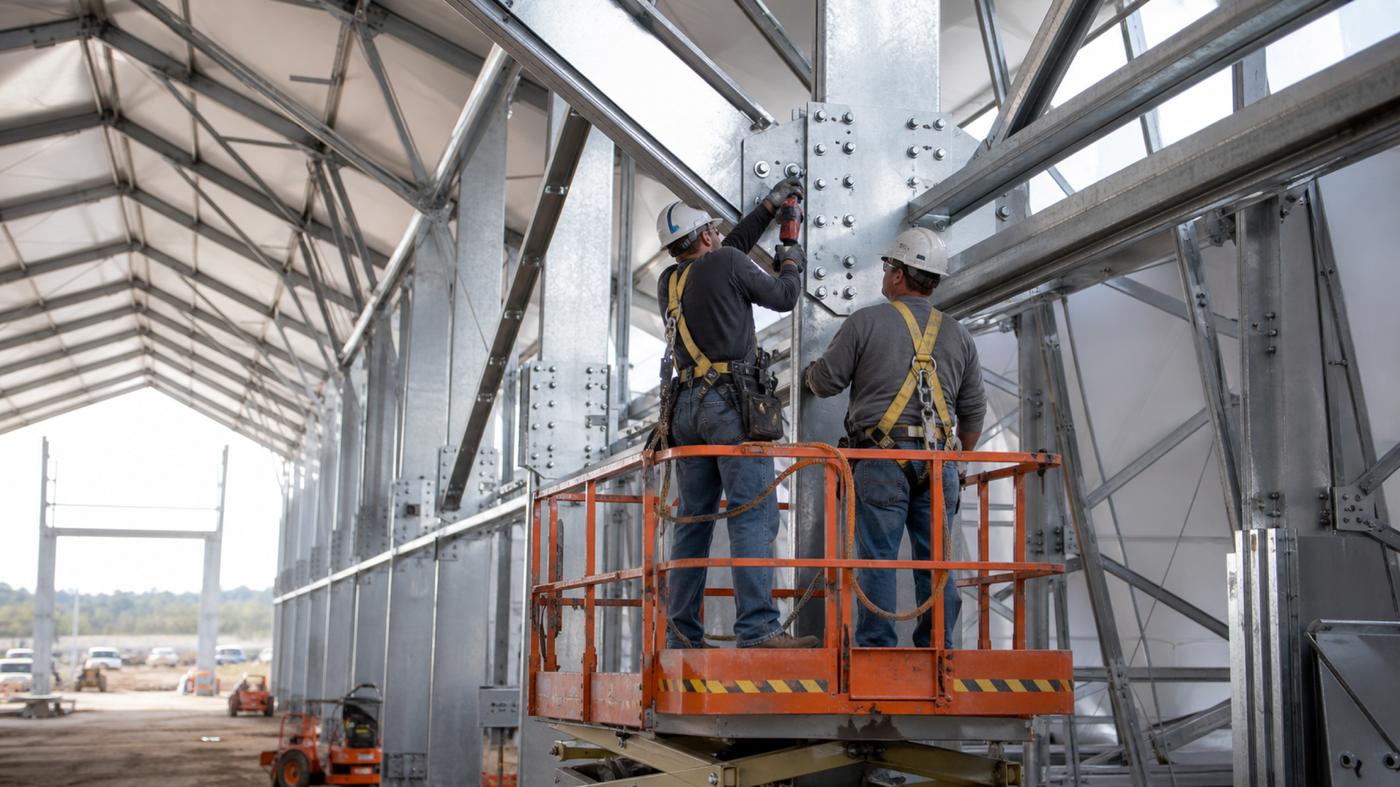

Соединенияболтовые и фланцевые, разборная схема
Технические параметры
Конструктивные решения под ваш объект
Пролёт, высота, снеговой район, тип оснований и воротных блоков — всё рассчитывается под конкретный объект после получения технического задания.
Инженерия
Технический паспорт: Ангары на металлическом каркасе
Страница раскрывает металлический каркас как несущую систему: сталь, сечения, оцинкование, болтовые соединения, расчёт нагрузок.
Что уточнить в ТЗ
- марка стали и сечения под нагрузки региона
- тип соединений: болтовые, фланцевые
- антикоррозионная защита: оцинкование или порошок
- расчёт вырыва и опорных реакций
Технические параметры
- Сталь: Ст3сп или 09Г2С для холодных регионов
- Сечения: 60×40×3 до 150×100×7 мм по расчёту
- Защита: горячее оцинкование 80–120 мкм
- Соединения: болтовые и фланцевые, разборная схема
Что влияет на цену
- площадь и высота
- регион и нагрузки
- ПВХ покрытие и утепление
- ворота, основание, доставка и монтаж
Технический паспорт
Паспорт материалов
Технические характеристики ПВХ-оболочки и металлокаркаса по ГОСТ 30547-97, ГОСТ 380-2005, СП 16.13330.2017.
ПВХ тентовое покрытие — сравнение плотностей
| Параметр | 650 г/м² | 750 г/м² | 900 г/м² ★ |
|---|---|---|---|
| Плотность | 650 г/м² | 750 г/м² | 900 г/м² |
| Основа | PES 20×20 | PES 23×23 | PES Panama 30×30 |
| Толщина | 0,54 мм | 0,60 мм | 0,70 мм |
| Разрывная нагр. осн./уток | 2700/2400 N/5см | 2700/2400 N/5см | 3800/4000 N/5см |
| Сопротивл. раздиру | 370/290 N | 370/320 N | 500/500 N |
| Адгезия осн./уток | 90/90 N/5см | 100/100 N/5см | 100/100 N/5см |
| Температ. режим | −40/+70 °C | −40/+70 °C | −40/+70 °C |
| Светостойкость | 6 | 6 | 7–8 |
| Применение | Шатры, укрытия | Стандартные ангары | Пром. ангары, усил. нагрузка |
Металлокаркас / Несущая структура
СП 16.13330.2017| Марки стали | Ст3сп (ГОСТ 380-2005); 09Г2С (ГОСТ 19281-2014) для холодных регионов |
| Профиль несущих | Прямоугольные и квадратные трубы (ГОСТ 30245-2003), сечения 60×40×3–150×100×7 мм |
| Профиль прогонов | 60×40×3 — 100×60×4 мм, подбирается расчётом |
| Несущие элементы | Фермы, стойки, прогоны, распорные элементы, опорные плиты, фланцы |
| Листовые элементы | Опорные плиты и фланцы из г/к листа (ГОСТ 19903-2015) |
| Точность изготовления | Плазменная резка на станках с ЧПУ |
| Сварка | Дуговая в защитном газе (ГОСТ 14771-76), проволока Ø1,2 мм, 20% Ar + 80% CO₂ |
| Соединения | Фланцевые болтовые, сварные угловые, анкерные (химические и закладные) |
| Антикоррозия — основная | Горячее оцинкование (ГОСТ 9.307-89 / ISO 1461-89), слой 80–120 мкм |
| Срок службы покрытия | 10–50 лет в зависимости от агрессивности среды |
| Мелкие детали | Термодиффузионное цинкование (ГОСТ Р 9.316-2006) |
| Порошковая окраска | По согласованию; базовый цвет RAL 7037, возможен по каталогу RAL |
| Расчётное ПО | SCAD Office, Лира-САПР |
Основание и анкеровка
По проекту| Дорожные плиты (ПДН/ПАГ) | Быстрая площадка, без земляных работ, демонтируется |
| Винтовые сваи | Слабые верхние горизонты, вечная мерзлота, водонасыщенный грунт |
| Буронабивные сваи | Глубокое заложение при высоких снеговых и ветровых нагрузках |
| Монолитная плита | Тяжёлая техника, стеллажи, высокие напольные нагрузки |
| Существующее основание | Допускается после проверки анкеровки и несущей способности |
Нагрузки / СП 20
Расчётные нагрузки по регионам
Снеговые и ветровые нагрузки определяются по СП 20.13330.2017. Каркас рассчитывается под конкретный район строительства.
Снеговые нагрузки — карта районирования
| Район I | 0,8 кПа / 80 кгс/м² |
| Сочи, Краснодар, часть Ростовской обл. | |
| Район II | 1,2 кПа / 120 кгс/м² |
| Москва, Санкт-Петербург, Казань | |
| Район III | 1,8 кПа / 180 кгс/м² |
| Екатеринбург, Уфа, Нижний Новгород | |
| Район IV | 2,4 кПа / 240 кгс/м² |
| Западная Сибирь, Пермь, Ижевск | |
| Район V–VIII | 3,2 кПа и выше |
| Восточная Сибирь, Дальний Восток, Север |
Ветровые нагрузки — карта районирования
| Район Iа | 0,17 кПа |
| Низменности, закрытые долины | |
| Район I | 0,23 кПа |
| Внутренние районы России | |
| Район II | 0,30 кПа |
| Открытые равнины, предгорья | |
| Район III–IV | 0,38–0,48 кПа |
| Прибрежные зоны, Урал, возвышенности | |
| Район V–VIII | 0,60–1,40 кПа |
| Побережья морей, горные территории |
Расчет
Калькулятор стоимости
Расчёт перенесён из Excel-калькулятора GRAND TENT: масса каркаса, площадь тента, цены для арки и типа Д, Ст3 и 09Г2С, порошка и цинка. Не оферта — точная цена после ТЗ.
Габариты ангара
Конструкция
Эксплуатация
Все выходы Excel
Матрица цен по конструкциям, стали и покрытию
Те же коммерческие выходы, которые есть в файле: однослойный тент, двойной тент и утеплённый вариант.
Площадь: —
Нагрузка: —
Масса: —
| Конструкция | Сталь | Покрытие | Однослойный тент | Двойной тент | Утеплённый |
|---|---|---|---|---|---|
| Арка | Ст3 | Порошок | — | — | — |
| Арка | Ст3 | Цинк | — | — | — |
| Арка | 09Г2С | Порошок | — | — | — |
| Арка | 09Г2С | Цинк | — | — | — |
| Тип Д | Ст3 | Порошок | — | — | — |
| Тип Д | Ст3 | Цинк | — | — | — |
Арка
Площадь тента—
Цена тента—
Каркас Ст3, порошок—
Каркас Ст3, цинк—
Каркас 09Г2С, порошок—
Каркас 09Г2С, цинк—
Высота в коньке—
Высота фронтона—
Тип Д
Площадь тента—
Цена тента—
Каркас Ст3, порошок—
Каркас Ст3, цинк—
Высота в коньке—
Высота фронтона—
В Excel-файле блок 09Г2С задан для арочной конструкции. Для типа Д выводятся цены Ст3 по порошку и цинку.
Типы
Конструкции без лишней витрины
Каждый тип ангара решает свою задачу: полезная высота, сход осадков, стоимость, утепление и работа ворот.
Арочные
Большой свободный пролет, эффективный сход осадков, выразительная геометрия.
Прямостенные
Больше полезной высоты у стен, удобно для стеллажей, ворот и техники.
Двухскатные
Классическая форма для складов, производства и спортивных объектов.
Утепленные
Два слоя ПВХ и утеплитель под зимнюю эксплуатацию и инженерные системы.
Холодные
Однослойная оболочка для склада, техники, сезонного и временного хранения.
Процесс
Этапы проекта
Производственная логика простая: сначала ТЗ и расчет, затем комплект, доставка, монтаж и сдача.
Заявка
Получаем первичную задачу: назначение, город, ориентировочные размеры и сроки.
Техническое задание
Уточняем режим эксплуатации, нагрузки, ворота, утепление, основание и инженерные требования.
Предварительный расчет
Готовим ориентир стоимости и комплектации, фиксируем допущения и исключения.
Проектирование
Подбираем конструктив, узлы, сечения, схему оболочки и крепление к основанию.
Производство
Изготавливаем элементы каркаса, ПВХ полотна, фурнитуру и комплект поставки.
Доставка
Планируем отгрузку, упаковку, транспорт и приемку комплекта на площадке.
Монтаж
Собираем каркас, монтируем оболочку, ворота, проемы и дополнительные элементы.
Сдача объекта
Проверяем комплектацию, натяжение тента, крепления и передаем объект заказчику.
Стоимость
Стоимость: Ангары на металлическом каркасе
Показываем ориентиры, но не подменяем расчет: итоговая стоимость считается после размеров, региона, основания и требований к эксплуатации.
Каркас холодного ангара
базовая несущая схема
от 5 500 руб./м²
Каркас с усилением
тяжёлый снеговой район
по расчёту
Каркас + оболочка
полный конструктивный комплект
от 9 500 руб./м²
Что влияет на КП
Ширина, длина, высота, снеговой и ветровой район, ПВХ, оцинкование, ворота, утепление, вентиляция, фундамент, доставка и монтаж.
Открыть калькулятор
Визуал
Фото и сценарии: Ангары на металлическом каркасе
Подбираем изображения под интент страницы, чтобы пользователь быстрее увидел свой тип объекта.
SEO
SEO-текст: Ангары на металлическом каркасе
Текст написан под коммерческий интент страницы, но без пустых рекламных обещаний.
Металлический каркас — несущая основа любого тентового ангара. Он воспринимает снеговые и ветровые нагрузки, формирует пролёт и обеспечивает устойчивость к опрокидыванию и вырыву из основания. Качество каркаса определяет долговечность всей конструкции.
GRAND TENT изготавливает каркасы из конструкционной стали Ст3сп и 09Г2С. Элементы проходят ЧПУ-обработку, дробемётную очистку и горячее оцинкование. Болтовые и фланцевые соединения позволяют разборку и перенос объекта при необходимости.
Вопросы
Вопросы по странице: Ангары на металлическом каркасе
Ответы закрывают вопросы, которые чаще всего тормозят заявку: цена, фундамент, зима, сроки и гарантия.
Почему металлический каркас, а не деревянный?
Сталь даёт расчётные и предсказуемые характеристики по несущей способности, деформациям и сроку службы в промышленных условиях.
Что такое горячее оцинкование?
Погружение элементов в расплав цинка для защиты от коррозии. Толщина покрытия — 80–120 мкм, срок службы в условиях улицы — десятки лет.
Можно ли разобрать и перенести каркас?
Да, болтовые и фланцевые соединения позволяют полную разборку, если это заложено в проект.
Как подбираются сечения?
По расчёту нагрузок: снеговой район, ветер, шаг рам, пролёт, наличие подвесных элементов и требования к деформациям.
Есть ли сертификаты на металл?
Да, металл сопровождается сертификатами соответствия; при необходимости предоставляются заказчику.
Сколько стоит тентовый ангар?
Стоимость зависит от площади, высоты, типа каркаса, плотности ПВХ, региона, фундамента, ворот, утепления, доставки и монтажа. Предварительный ориентир можно получить в калькуляторе, точная цена считается после ТЗ.
ГОСТ / СП / СНиП
Нормативная база и стандарты
Проектирование ведётся по актуальным сводам правил и государственным стандартам. Каждый узел и сечение подтверждаются расчётом.
СП 20.13330.2017
Нагрузки и воздействия
Расчёт снеговых, ветровых и эксплуатационных нагрузок. Актуализированная редакция СНиП 2.01.07-85.
ГОСТ 27751-2014
Надёжность строительных конструкций
Основные положения. Классификация по степени ответственности (КС-1, КС-2, КС-3).
СП 16.13330.2017
Стальные конструкции
Проектирование металлокаркаса: сечения, узлы, соединения, сварка. Актуализированная редакция СНиП II-23-81.
ГОСТ 380-2005
Сталь Ст3сп
Углеродистая конструкционная сталь обыкновенного качества. Применяется для основных несущих элементов.
ГОСТ 19281-2014
Сталь 09Г2С
Низколегированная конструкционная сталь. Назначается для холодных регионов (до −60 °C) и нагруженных пролётов.
ГОСТ 30547-97
ПВХ тентовые материалы
Рулонные кровельные и гидроизоляционные полотна из ПВХ. Прочность на разрыв, удлинение, температурный диапазон.
СП 17.13330.2017
Кровли
Требования к конструкции кровли, водоотводу, снегозадержанию и эксплуатации тентового покрытия.
ГОСТ 9.303-84
Цинковые покрытия
Требования к горячему оцинкованию: толщина слоя 80–120 мкм, адгезия, испытание на коррозию.
ГОСТ Р 53292-2009
Огнестойкость конструкций
Пожарная безопасность тентовых ограждающих конструкций и требования к материалам.
СНиП 3.03.01-87
Несущие и ограждающие конструкции
Правила производства и приёмки строительно-монтажных работ. Требования к сборке каркаса.
Заявка на расчёт
Получить коммерческое предложение
Передайте размер, назначение и регион строительства — через 1 рабочий день вышлем КП с ценой, сроком изготовления и схемой ангара.
Техническое задание
Дайте вводные, и расчет станет предметным
Нужны город, назначение, размеры, высота, ворота, утепление, монтаж и то, что уже известно об основании.
