Задачи объекта
- склад и агрообъект
- техника и сезонное хранение
- производственная зона без колонн
- большой пролет с естественным сходом осадков
Тип конструкции
Арочные тентовые ангары
Арочная форма подходит для больших пролетов, эффективного схода осадков и складских или производственных задач.
650 / 750 / 900г/м² варианты ПВХ ткани
−40 °C / +70 °Cтемпературный диапазон
80–120 мкмгорячее оцинкование металла
I–VIII зоныснеговые и ветровые нагрузки
Арочные тентовые ангары
Арочные тентовые ангары
Арочные тентовые ангары: проектирование, расчет нагрузок, ПВХ покрытие, металлический каркас и монтаж под ключ.…
Запросить расчёт: Арочные тентовые ангары
Оставьте телефон и размер ангара. Инженер уточнит регион, нагрузки, ворота, основание и комплектацию.
Технический блок
Инженерная основа ангара
Арочные ангары продвигаются под запросы о большом пролете, эффективной форме и универсальном складе.
Формаарочная несущая схема
Плюсэффективный сход снега и осадков
Ограничениеменьше полезной высоты у боковых зон
ПВХ750/900 г/м2 по нагрузкам
Портфолио
Наши объекты
Реализованные ангары — реальные объекты из производства GRAND TENT.
Технические параметры
Конструктивные решения под ваш объект
Пролёт, высота, снеговой район, тип оснований и воротных блоков — всё рассчитывается под конкретный объект после получения технического задания.
Инженерия
Технический паспорт: Арочные тентовые ангары
Арочные ангары продвигаются под запросы о большом пролете, эффективной форме и универсальном складе.
Что уточнить в ТЗ
- расчет арочной схемы
- высота в центре и полезная зона у стен
- крепление оболочки по дуге
- основание под распорные и ветровые усилия
Технические параметры
- Форма: арочная несущая схема
- Плюс: эффективный сход снега и осадков
- Ограничение: меньше полезной высоты у боковых зон
- ПВХ: 750/900 г/м2 по нагрузкам
Что влияет на цену
- площадь и высота
- регион и нагрузки
- ПВХ покрытие и утепление
- ворота, основание, доставка и монтаж
Технический паспорт
Паспорт материалов
Технические характеристики ПВХ-оболочки и металлокаркаса по ГОСТ 30547-97, ГОСТ 380-2005, СП 16.13330.2017.
ПВХ тентовое покрытие — сравнение плотностей
| Параметр | 650 г/м² | 750 г/м² | 900 г/м² ★ |
|---|---|---|---|
| Плотность | 650 г/м² | 750 г/м² | 900 г/м² |
| Основа | PES 20×20 | PES 23×23 | PES Panama 30×30 |
| Толщина | 0,54 мм | 0,60 мм | 0,70 мм |
| Разрывная нагр. осн./уток | 2700/2400 N/5см | 2700/2400 N/5см | 3800/4000 N/5см |
| Сопротивл. раздиру | 370/290 N | 370/320 N | 500/500 N |
| Адгезия осн./уток | 90/90 N/5см | 100/100 N/5см | 100/100 N/5см |
| Температ. режим | −40/+70 °C | −40/+70 °C | −40/+70 °C |
| Светостойкость | 6 | 6 | 7–8 |
| Применение | Шатры, укрытия | Стандартные ангары | Пром. ангары, усил. нагрузка |
Металлокаркас / Несущая структура
СП 16.13330.2017| Марки стали | Ст3сп (ГОСТ 380-2005); 09Г2С (ГОСТ 19281-2014) для холодных регионов |
| Профиль несущих | Прямоугольные и квадратные трубы (ГОСТ 30245-2003), сечения 60×40×3–150×100×7 мм |
| Профиль прогонов | 60×40×3 — 100×60×4 мм, подбирается расчётом |
| Несущие элементы | Фермы, стойки, прогоны, распорные элементы, опорные плиты, фланцы |
| Листовые элементы | Опорные плиты и фланцы из г/к листа (ГОСТ 19903-2015) |
| Точность изготовления | Плазменная резка на станках с ЧПУ |
| Сварка | Дуговая в защитном газе (ГОСТ 14771-76), проволока Ø1,2 мм, 20% Ar + 80% CO₂ |
| Соединения | Фланцевые болтовые, сварные угловые, анкерные (химические и закладные) |
| Антикоррозия — основная | Горячее оцинкование (ГОСТ 9.307-89 / ISO 1461-89), слой 80–120 мкм |
| Срок службы покрытия | 10–50 лет в зависимости от агрессивности среды |
| Мелкие детали | Термодиффузионное цинкование (ГОСТ Р 9.316-2006) |
| Порошковая окраска | По согласованию; базовый цвет RAL 7037, возможен по каталогу RAL |
| Расчётное ПО | SCAD Office, Лира-САПР |
Основание и анкеровка
По проекту| Дорожные плиты (ПДН/ПАГ) | Быстрая площадка, без земляных работ, демонтируется |
| Винтовые сваи | Слабые верхние горизонты, вечная мерзлота, водонасыщенный грунт |
| Буронабивные сваи | Глубокое заложение при высоких снеговых и ветровых нагрузках |
| Монолитная плита | Тяжёлая техника, стеллажи, высокие напольные нагрузки |
| Существующее основание | Допускается после проверки анкеровки и несущей способности |
Нагрузки / СП 20
Расчётные нагрузки по регионам
Снеговые и ветровые нагрузки определяются по СП 20.13330.2017. Каркас рассчитывается под конкретный район строительства.
Снеговые нагрузки — карта районирования
| Район I | 0,8 кПа / 80 кгс/м² |
| Сочи, Краснодар, часть Ростовской обл. | |
| Район II | 1,2 кПа / 120 кгс/м² |
| Москва, Санкт-Петербург, Казань | |
| Район III | 1,8 кПа / 180 кгс/м² |
| Екатеринбург, Уфа, Нижний Новгород | |
| Район IV | 2,4 кПа / 240 кгс/м² |
| Западная Сибирь, Пермь, Ижевск | |
| Район V–VIII | 3,2 кПа и выше |
| Восточная Сибирь, Дальний Восток, Север |
Ветровые нагрузки — карта районирования
| Район Iа | 0,17 кПа |
| Низменности, закрытые долины | |
| Район I | 0,23 кПа |
| Внутренние районы России | |
| Район II | 0,30 кПа |
| Открытые равнины, предгорья | |
| Район III–IV | 0,38–0,48 кПа |
| Прибрежные зоны, Урал, возвышенности | |
| Район V–VIII | 0,60–1,40 кПа |
| Побережья морей, горные территории |
Расчет
Калькулятор стоимости
Это предварительная модель. Реальные коэффициенты можно заменить в `assets/site.js`, когда появится утвержденный прайс.
Типы
Конструкции без лишней витрины
Каждый тип ангара решает свою задачу: полезная высота, сход осадков, стоимость, утепление и работа ворот.
Арочные
Большой свободный пролет, эффективный сход осадков, выразительная геометрия.
Прямостенные
Больше полезной высоты у стен, удобно для стеллажей, ворот и техники.
Двухскатные
Классическая форма для складов, производства и спортивных объектов.
Утепленные
Два слоя ПВХ и утеплитель под зимнюю эксплуатацию и инженерные системы.
Холодные
Однослойная оболочка для склада, техники, сезонного и временного хранения.
Процесс
Этапы проекта
Производственная логика простая: сначала ТЗ и расчет, затем комплект, доставка, монтаж и сдача.
Заявка
Получаем первичную задачу: назначение, город, ориентировочные размеры и сроки.
Техническое задание
Уточняем режим эксплуатации, нагрузки, ворота, утепление, основание и инженерные требования.
Предварительный расчет
Готовим ориентир стоимости и комплектации, фиксируем допущения и исключения.
Проектирование
Подбираем конструктив, узлы, сечения, схему оболочки и крепление к основанию.
Производство
Изготавливаем элементы каркаса, ПВХ полотна, фурнитуру и комплект поставки.
Доставка
Планируем отгрузку, упаковку, транспорт и приемку комплекта на площадке.
Монтаж
Собираем каркас, монтируем оболочку, ворота, проемы и дополнительные элементы.
Сдача объекта
Проверяем комплектацию, натяжение тента, крепления и передаем объект заказчику.
Стоимость
Стоимость: Арочные тентовые ангары
Показываем ориентиры, но не подменяем расчет: итоговая стоимость считается после размеров, региона, основания и требований к эксплуатации.
Арочный холодный ангар
склад/агро/техника
от 9 500 руб./м2
Арочный с усилением
снеговой регион
по расчету
Утепленный арочный
зимняя эксплуатация
по ТЗ
Что влияет на КП
Ширина, длина, высота, снеговой и ветровой район, ПВХ, оцинкование, ворота, утепление, вентиляция, фундамент, доставка и монтаж.
Открыть калькулятор
Визуал

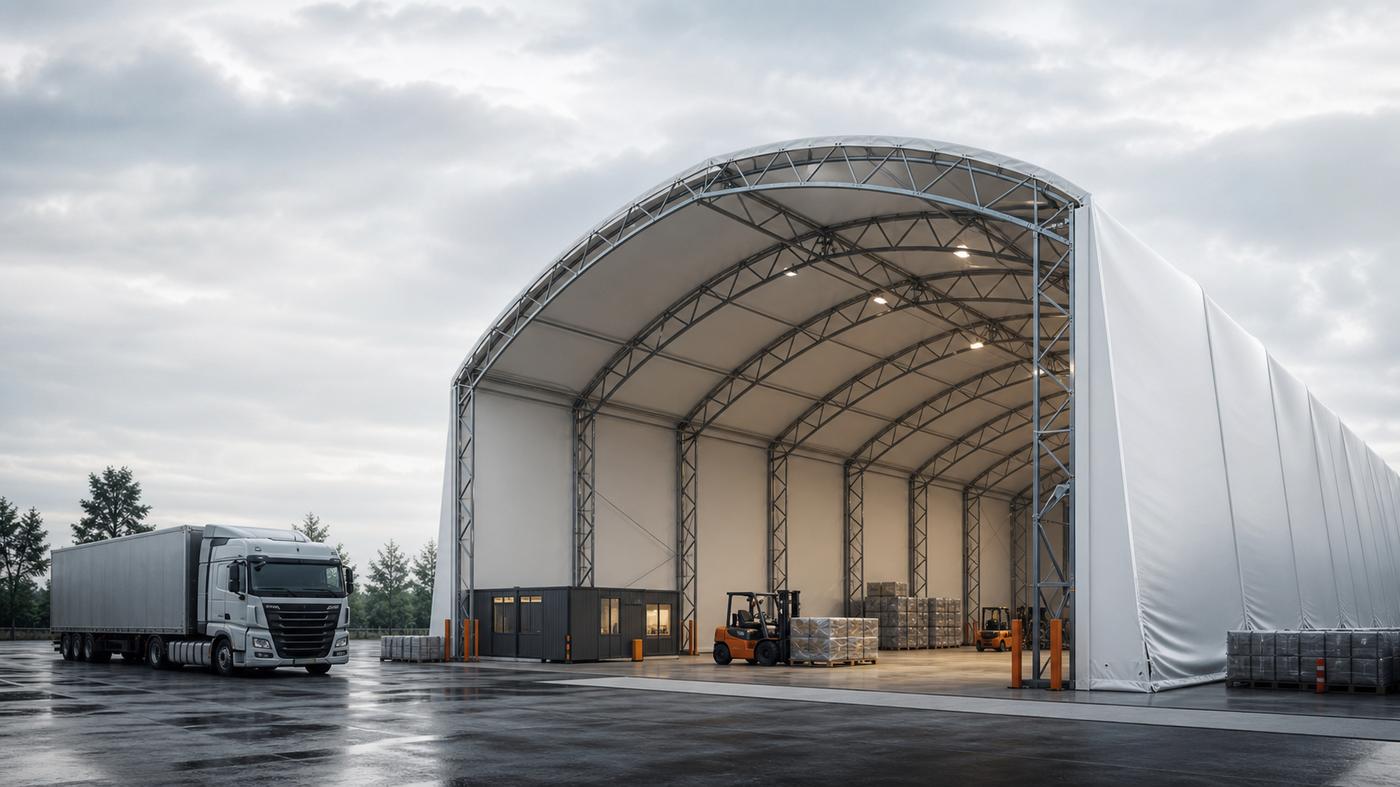

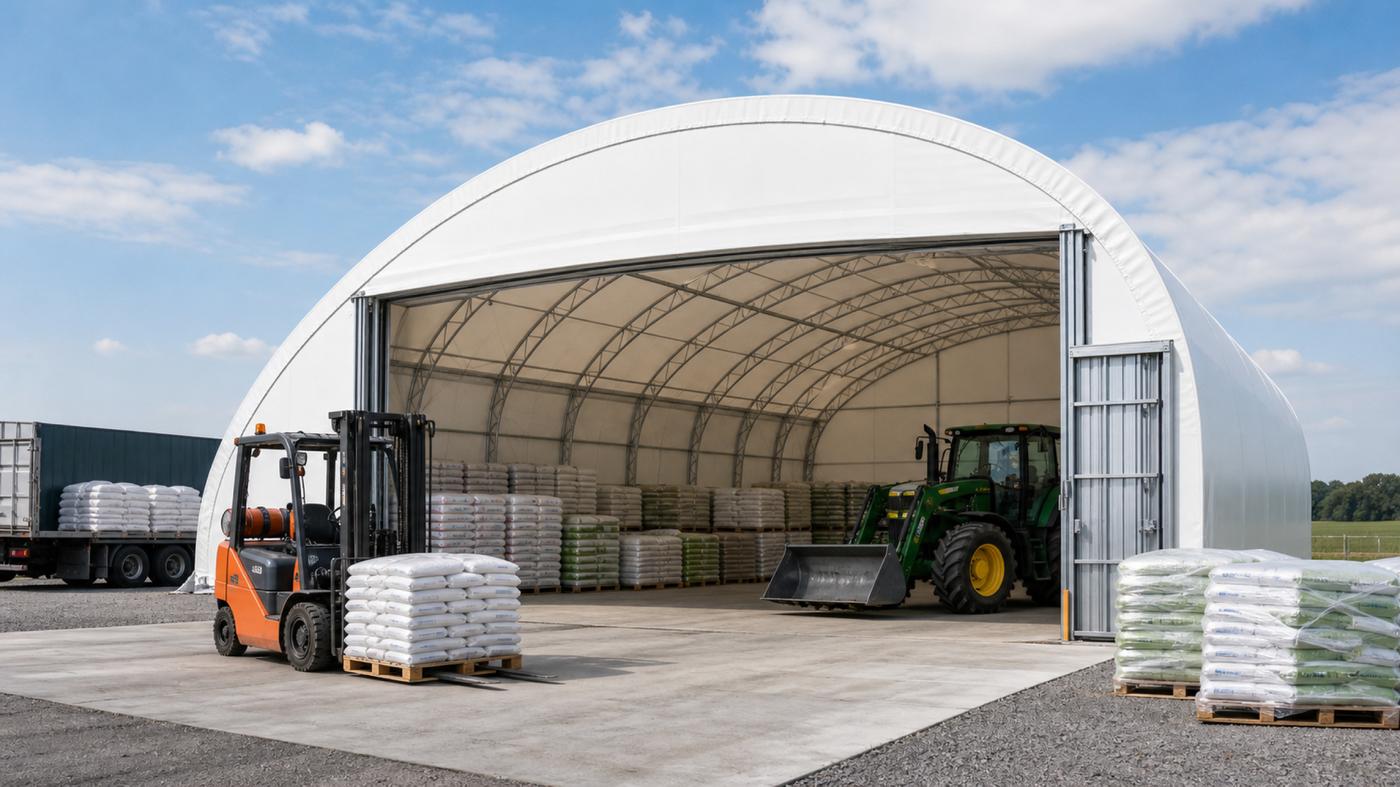

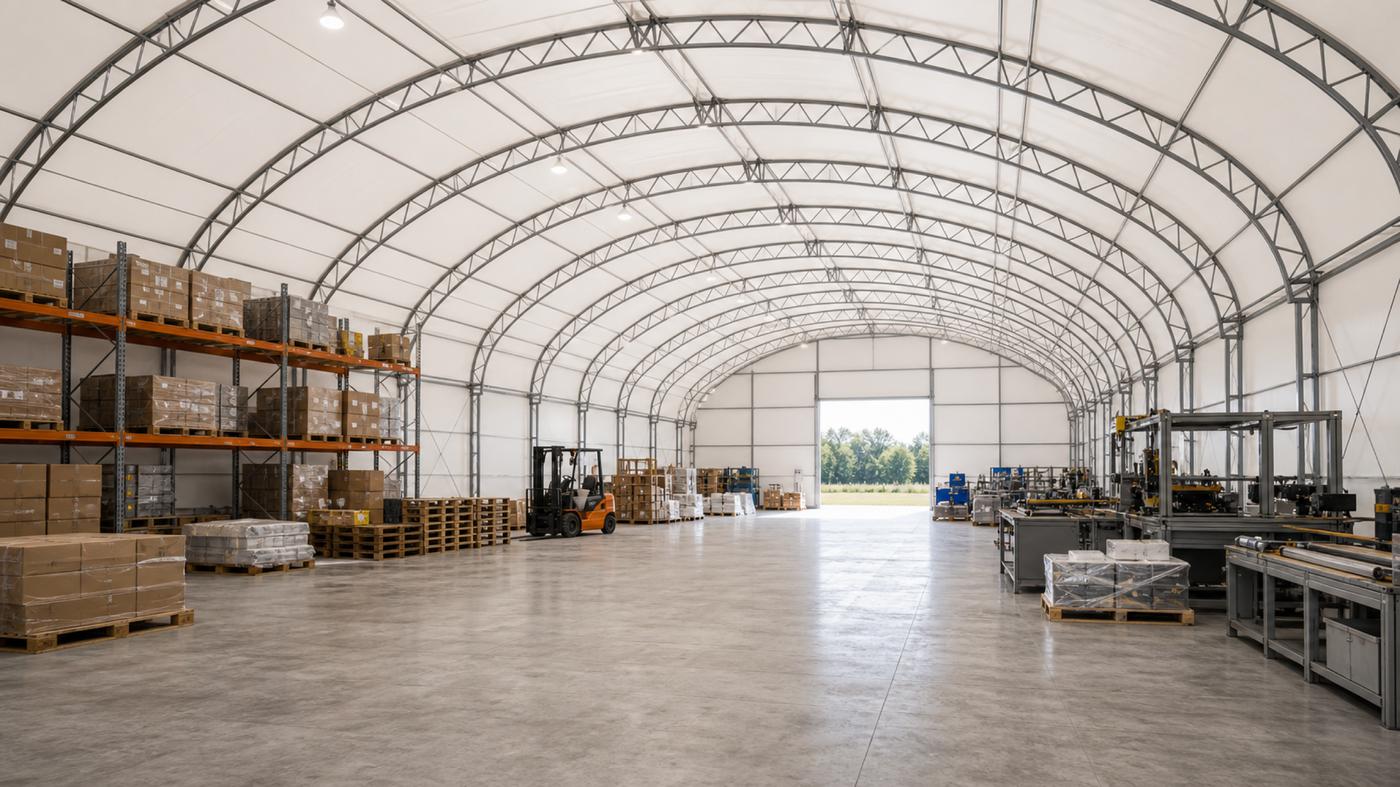

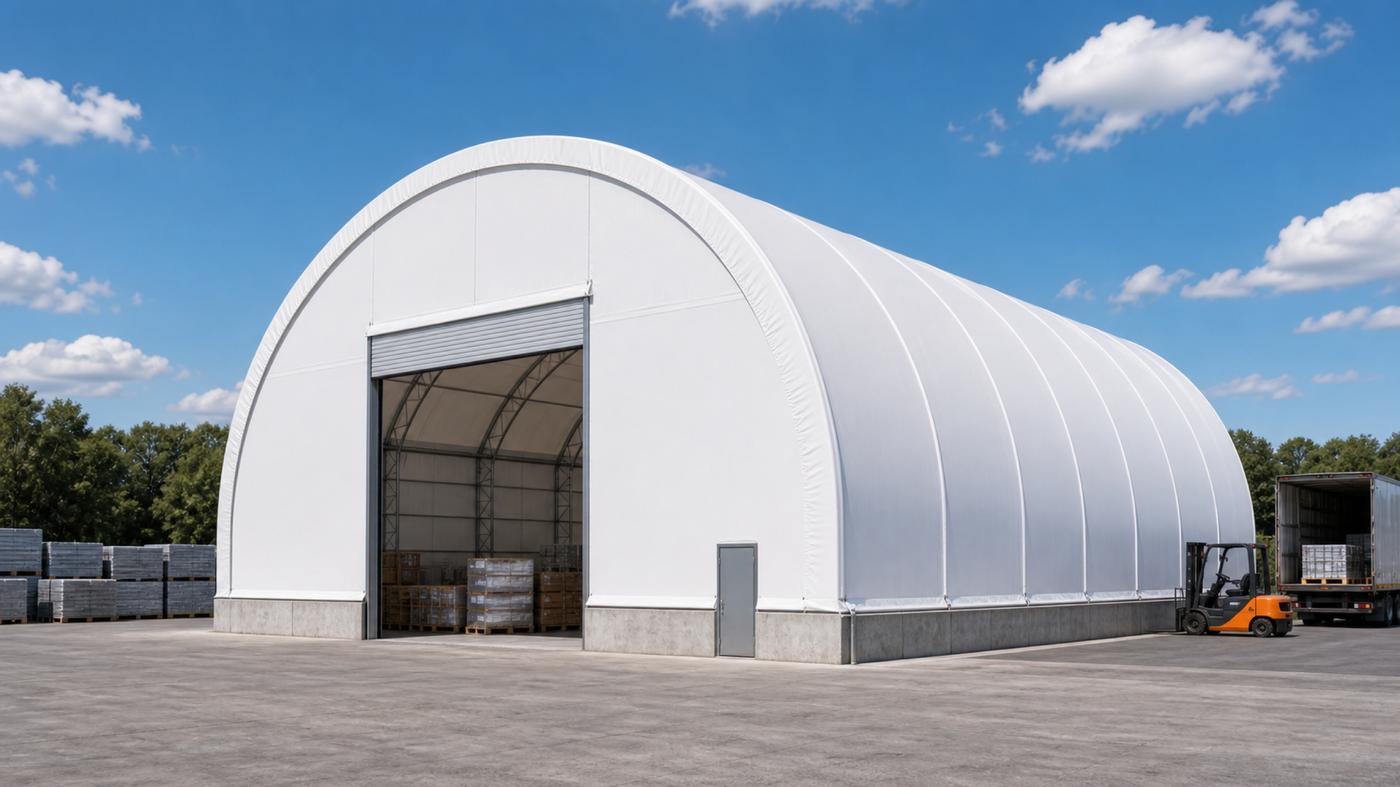

Фото и сценарии: Арочные тентовые ангары
Подбираем изображения под интент страницы, чтобы пользователь быстрее увидел свой тип объекта.
SEO
SEO-текст: Арочные тентовые ангары
Текст написан под коммерческий интент страницы, но без пустых рекламных обещаний.
Арочный тентовый ангар подходит для складов, сельского хозяйства, техники и производственных задач. Форма хорошо работает с осадками и позволяет перекрывать большие пролеты.
При выборе арочного ангара важно оценить полезную высоту у стен, ворота, основание, снеговой район и схему натяжения ПВХ оболочки.
Вопросы
Вопросы по странице: Арочные тентовые ангары
Ответы закрывают вопросы, которые чаще всего тормозят заявку: цена, фундамент, зима, сроки и гарантия.
Когда выбирать арочную форму?
Когда нужен большой пролет, быстрый сход осадков и универсальное холодное или сезонное помещение.
Есть ли минусы у арки?
У боковых зон меньше полезной вертикальной высоты, поэтому для стеллажей часто лучше прямостенная схема.
Сколько стоит тентовый ангар?
Стоимость зависит от площади, высоты, типа каркаса, плотности ПВХ, региона, фундамента, ворот, утепления, доставки и монтажа. Предварительный ориентир можно получить в калькуляторе, точная цена считается после ТЗ.
Сколько длится производство?
Срок зависит от размера и загрузки производства. Для типовых объектов предварительный график готовится после согласования размеров, комплектации и региона строительства.
Можно ли использовать тентовый ангар зимой?
Да, если конструкция рассчитана под снеговой район, подобрана схема утепления, ворота, вентиляция и при необходимости отопление.
Нужен ли фундамент?
Основание нужно всегда, но тип выбирается расчетом: дорожные плиты, сваи, монолитная плита, существующее ЖБ основание или другой вариант после проверки грунта и опорных реакций.
ГОСТ / СП / СНиП
Нормативная база и стандарты
Проектирование ведётся по актуальным сводам правил и государственным стандартам. Каждый узел и сечение подтверждаются расчётом.
СП 20.13330.2017
Нагрузки и воздействия
Расчёт снеговых, ветровых и эксплуатационных нагрузок. Актуализированная редакция СНиП 2.01.07-85.
ГОСТ 27751-2014
Надёжность строительных конструкций
Основные положения. Классификация по степени ответственности (КС-1, КС-2, КС-3).
СП 16.13330.2017
Стальные конструкции
Проектирование металлокаркаса: сечения, узлы, соединения, сварка. Актуализированная редакция СНиП II-23-81.
ГОСТ 380-2005
Сталь Ст3сп
Углеродистая конструкционная сталь обыкновенного качества. Применяется для основных несущих элементов.
ГОСТ 19281-2014
Сталь 09Г2С
Низколегированная конструкционная сталь. Назначается для холодных регионов (до −60 °C) и нагруженных пролётов.
ГОСТ 30547-97
ПВХ тентовые материалы
Рулонные кровельные и гидроизоляционные полотна из ПВХ. Прочность на разрыв, удлинение, температурный диапазон.
СП 17.13330.2017
Кровли
Требования к конструкции кровли, водоотводу, снегозадержанию и эксплуатации тентового покрытия.
ГОСТ 9.303-84
Цинковые покрытия
Требования к горячему оцинкованию: толщина слоя 80–120 мкм, адгезия, испытание на коррозию.
ГОСТ Р 53292-2009
Огнестойкость конструкций
Пожарная безопасность тентовых ограждающих конструкций и требования к материалам.
СНиП 3.03.01-87
Несущие и ограждающие конструкции
Правила производства и приёмки строительно-монтажных работ. Требования к сборке каркаса.
Заявка на расчёт
Получить коммерческое предложение
Передайте размер, назначение и регион строительства — через 1 рабочий день вышлем КП с ценой, сроком изготовления и схемой ангара.
Техническое задание
Дайте вводные, и расчет станет предметным
Нужны город, назначение, размеры, высота, ворота, утепление, монтаж и то, что уже известно об основании.
