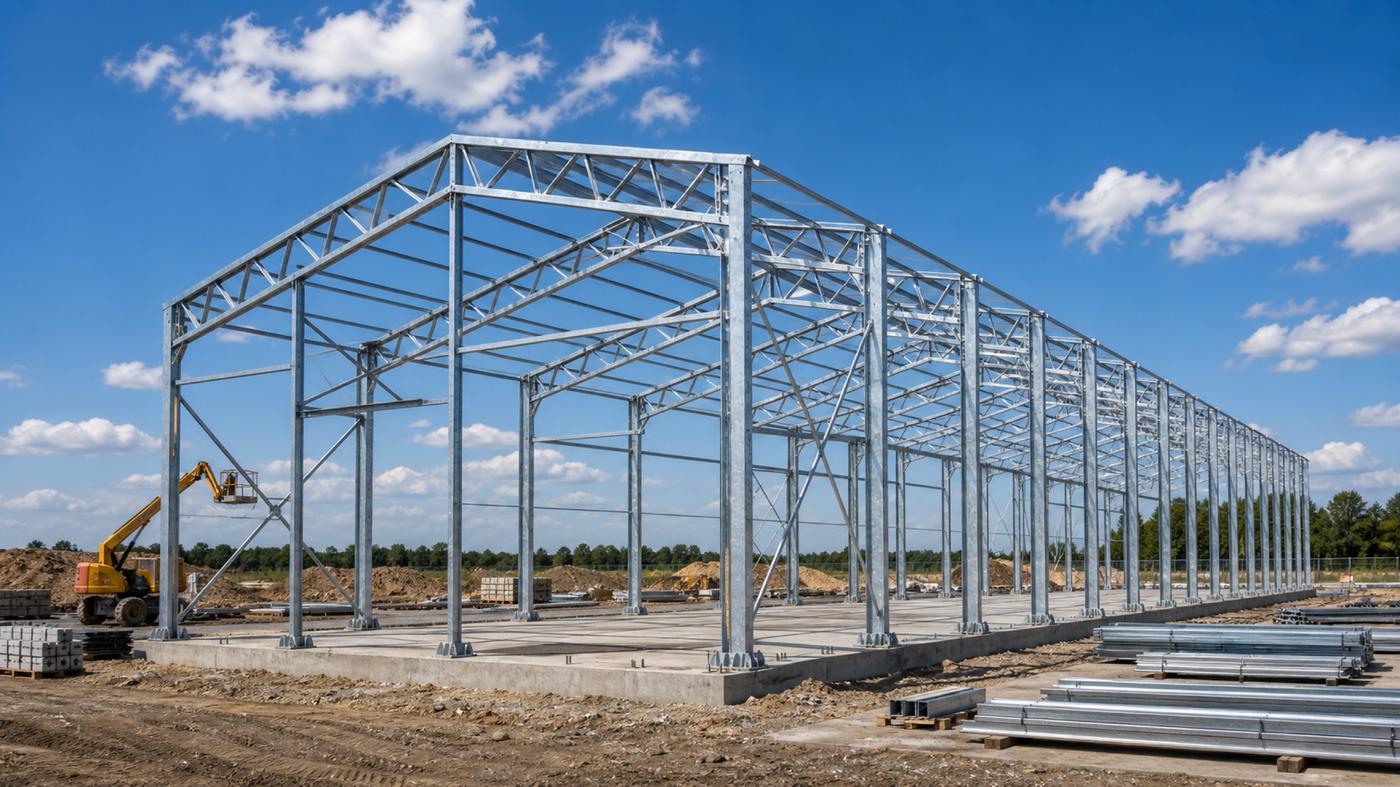

Производство каркасно-тентовых ангаров
Производственный процесс включает подготовку металла, изготовление ферм и узлов, раскрой ПВХ полотен, сварку оболочки и контроль комплектации перед отгрузкой.
Производство металлоконструкций
Полный цикл: лазерная резка труб, ЧПУ-гибка, сварка ферм, дробемётная обработка, порошковая покраска, сборка и отгрузка.

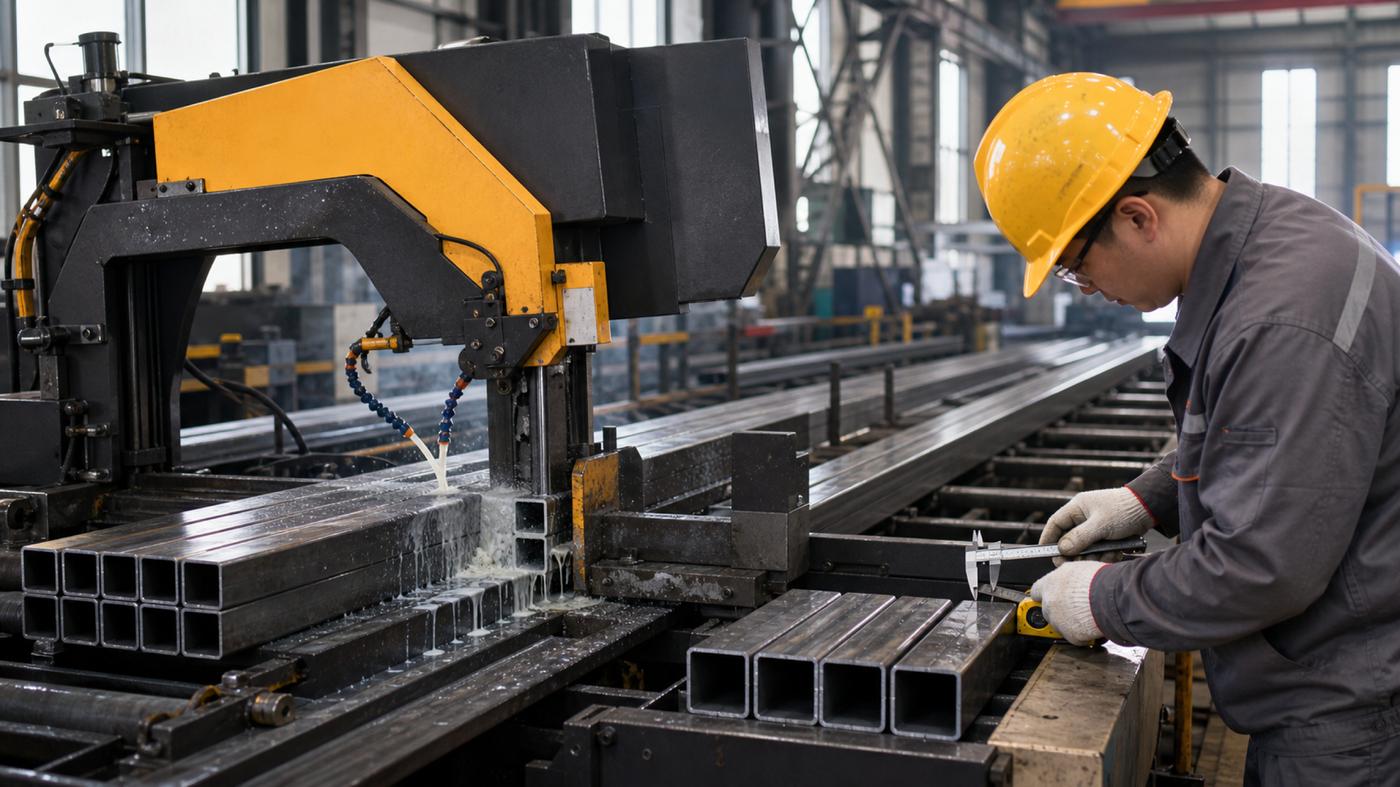

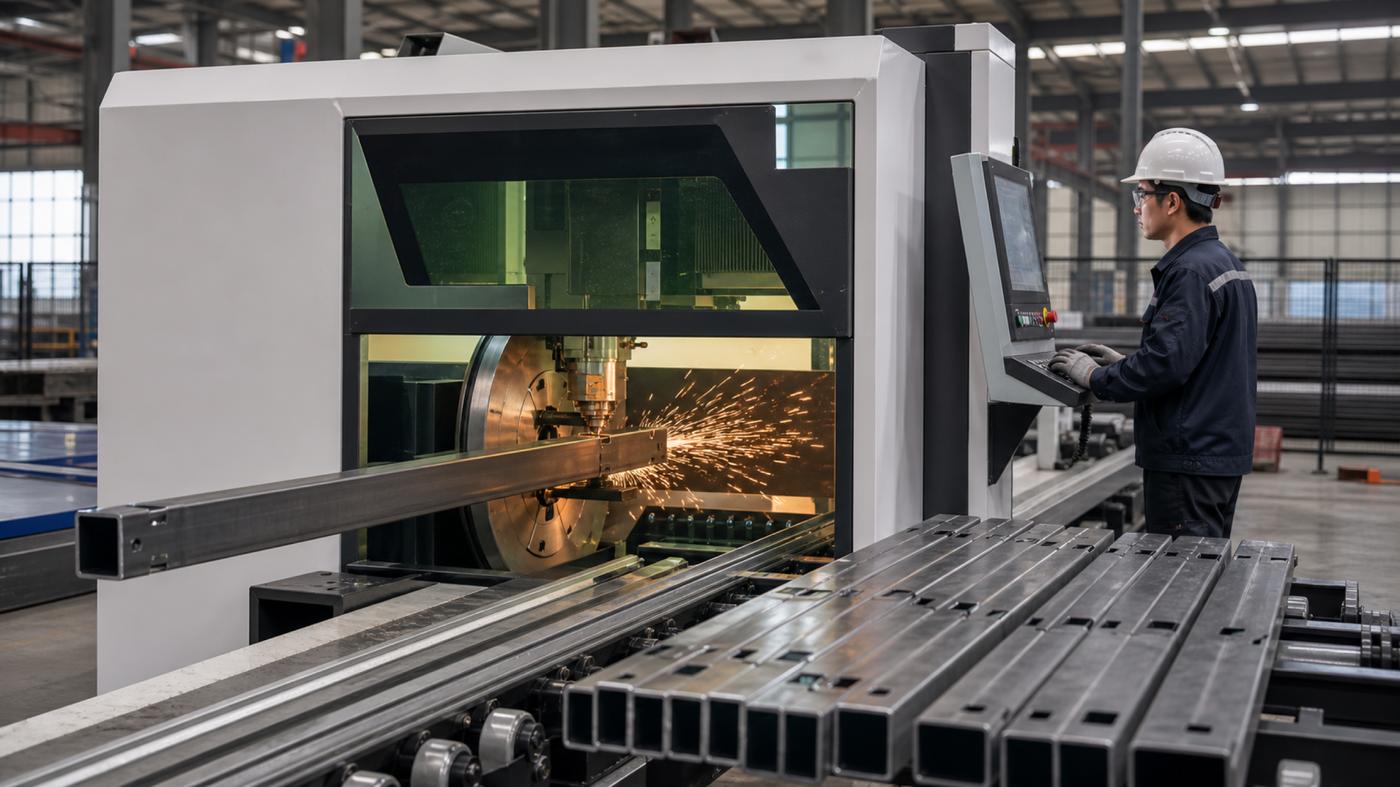

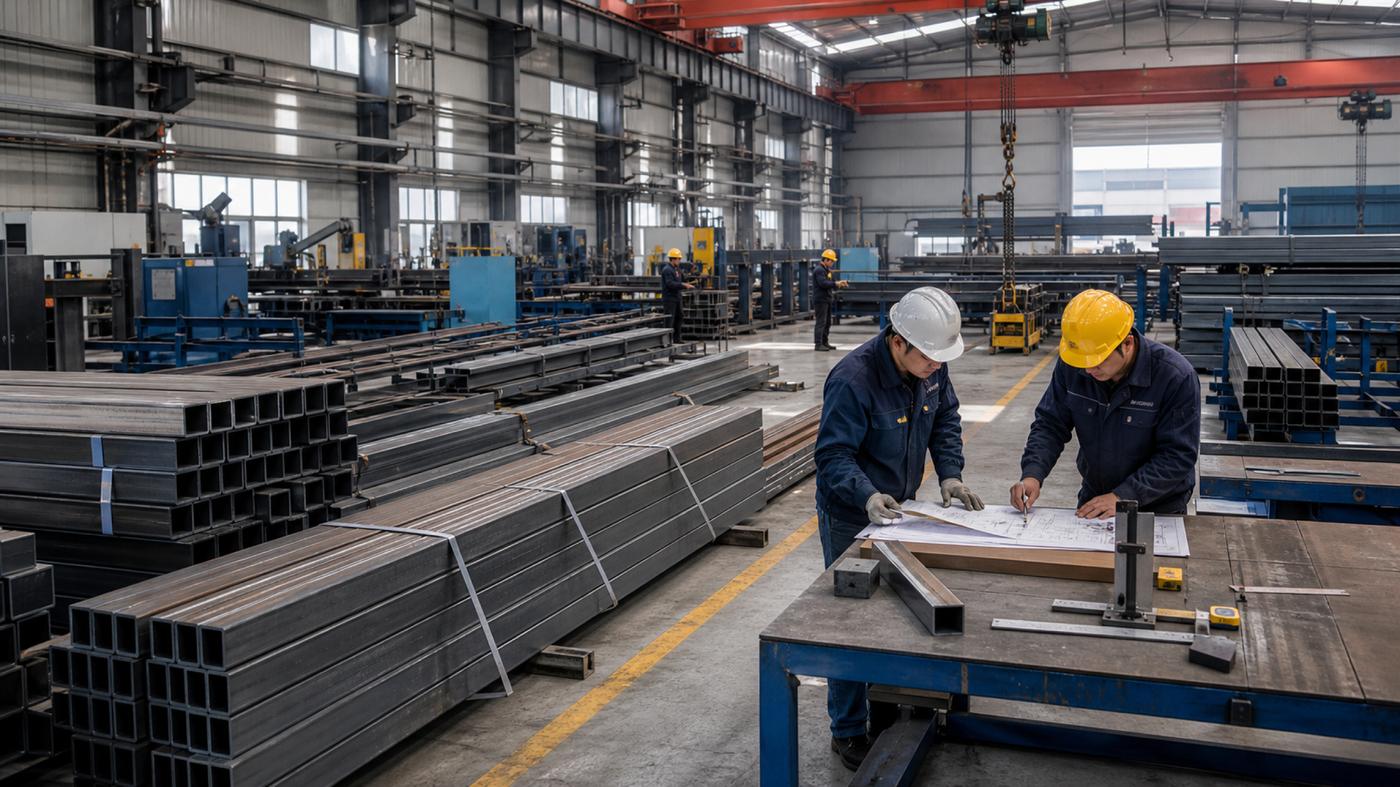

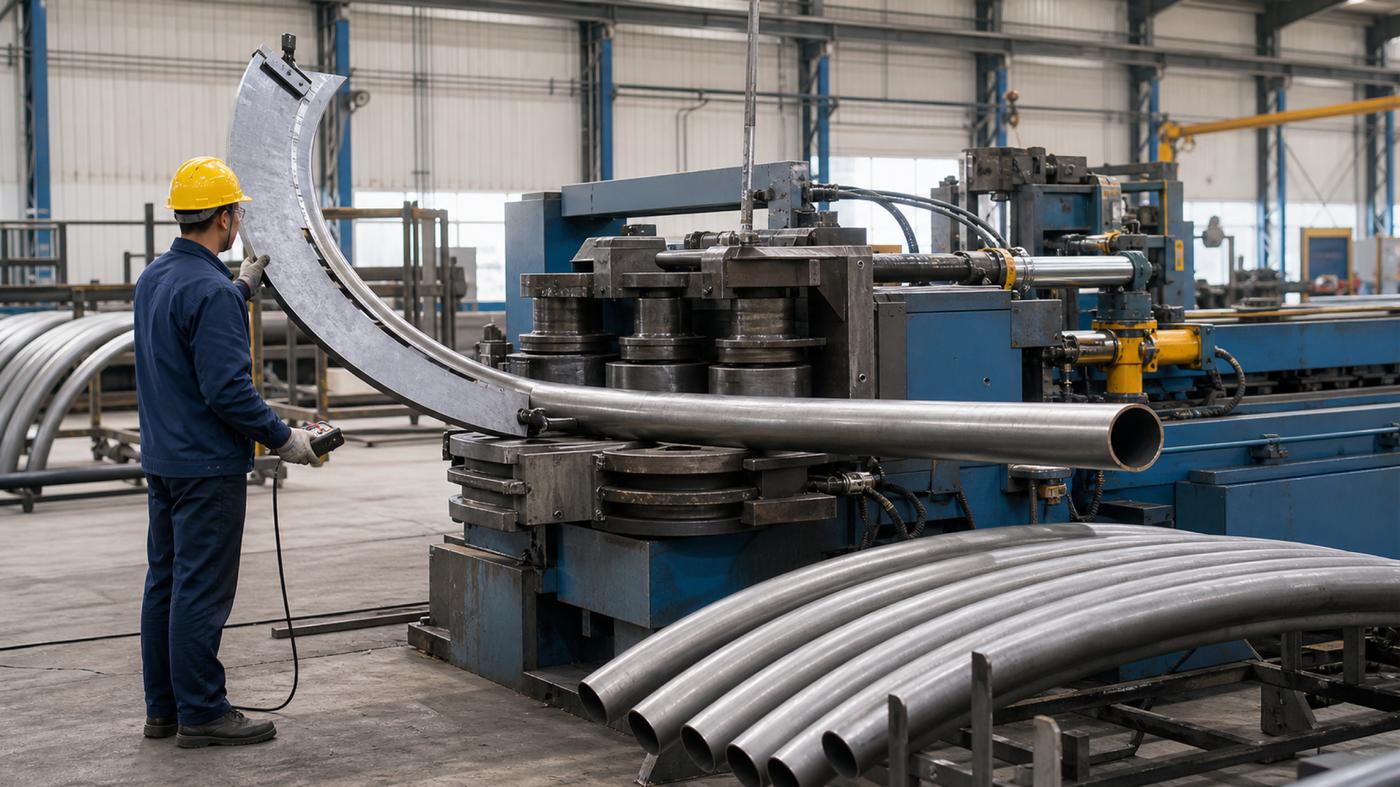

01 — Подготовка металла

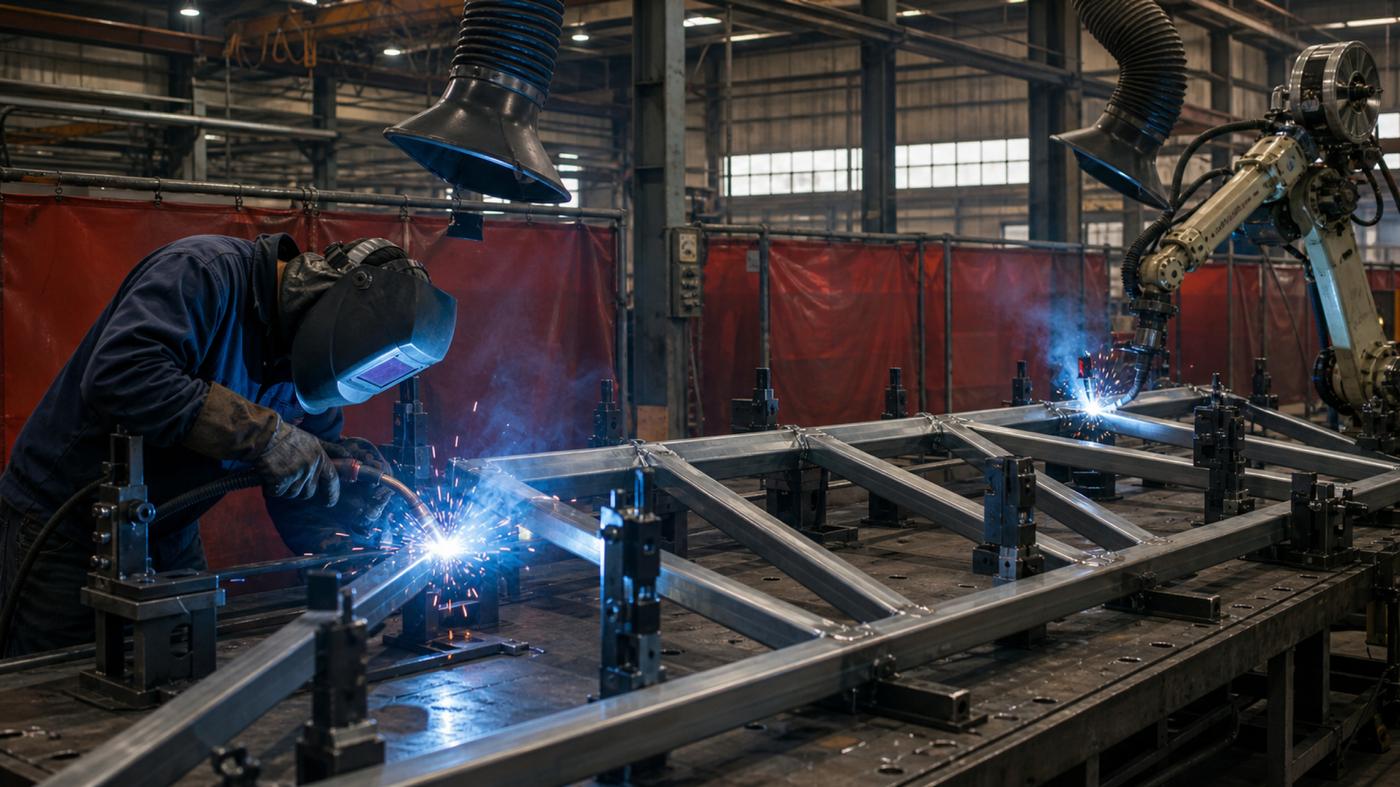

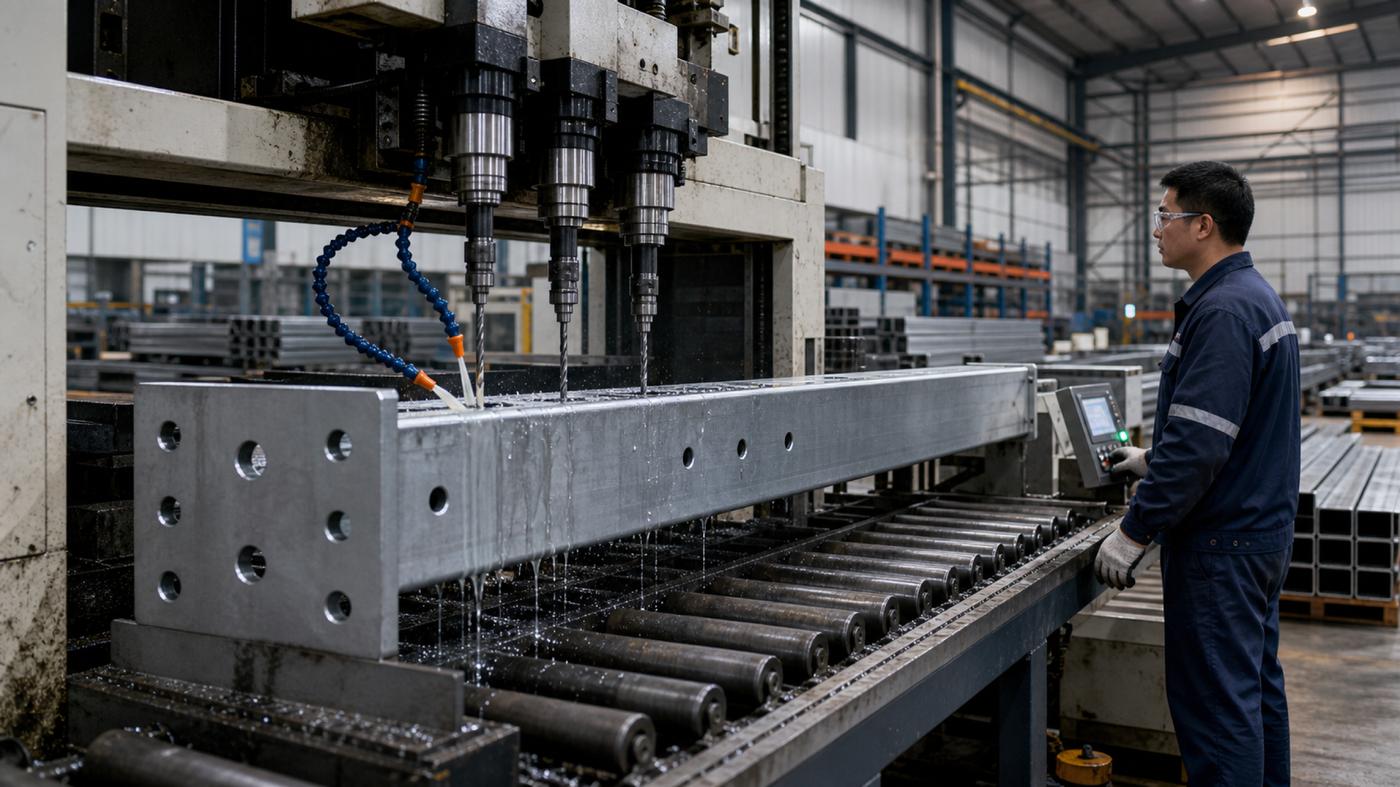

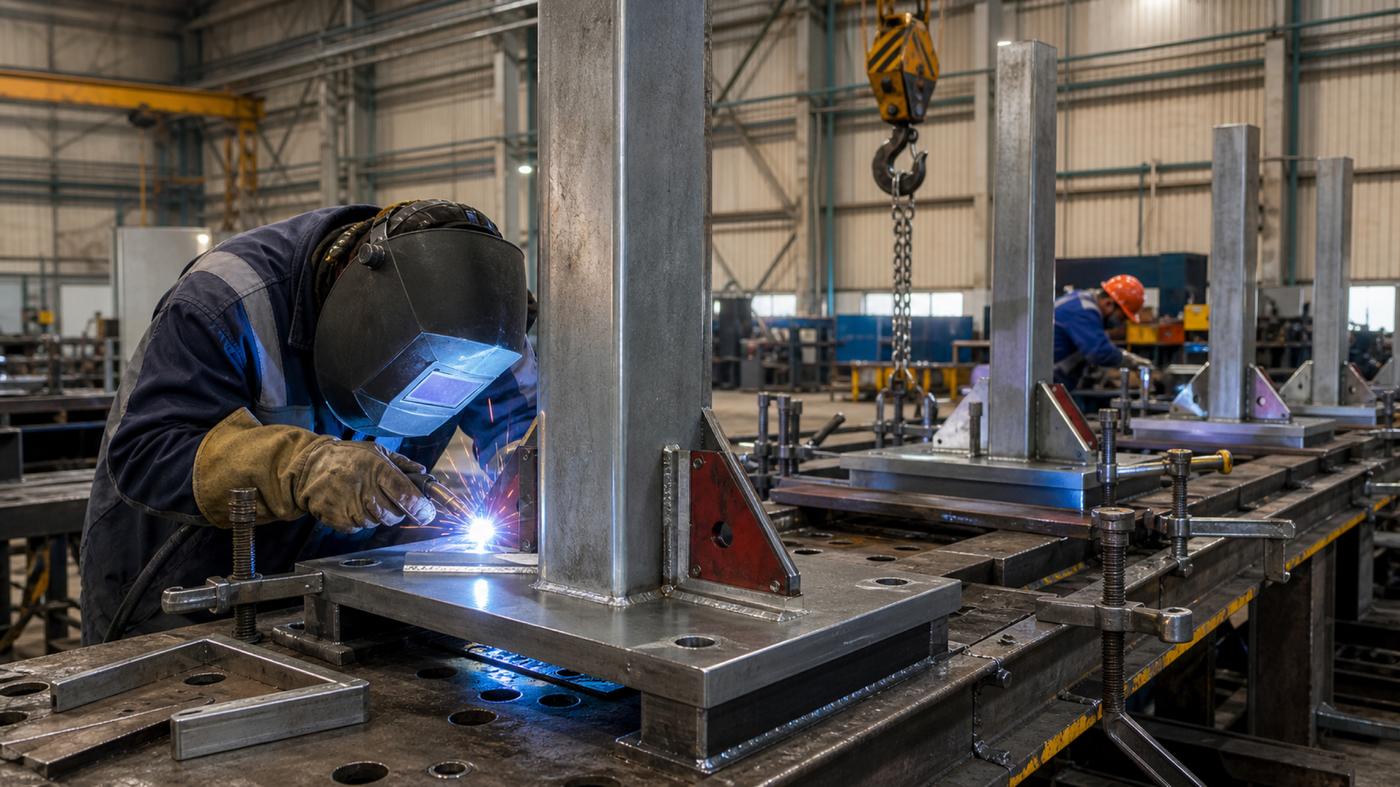

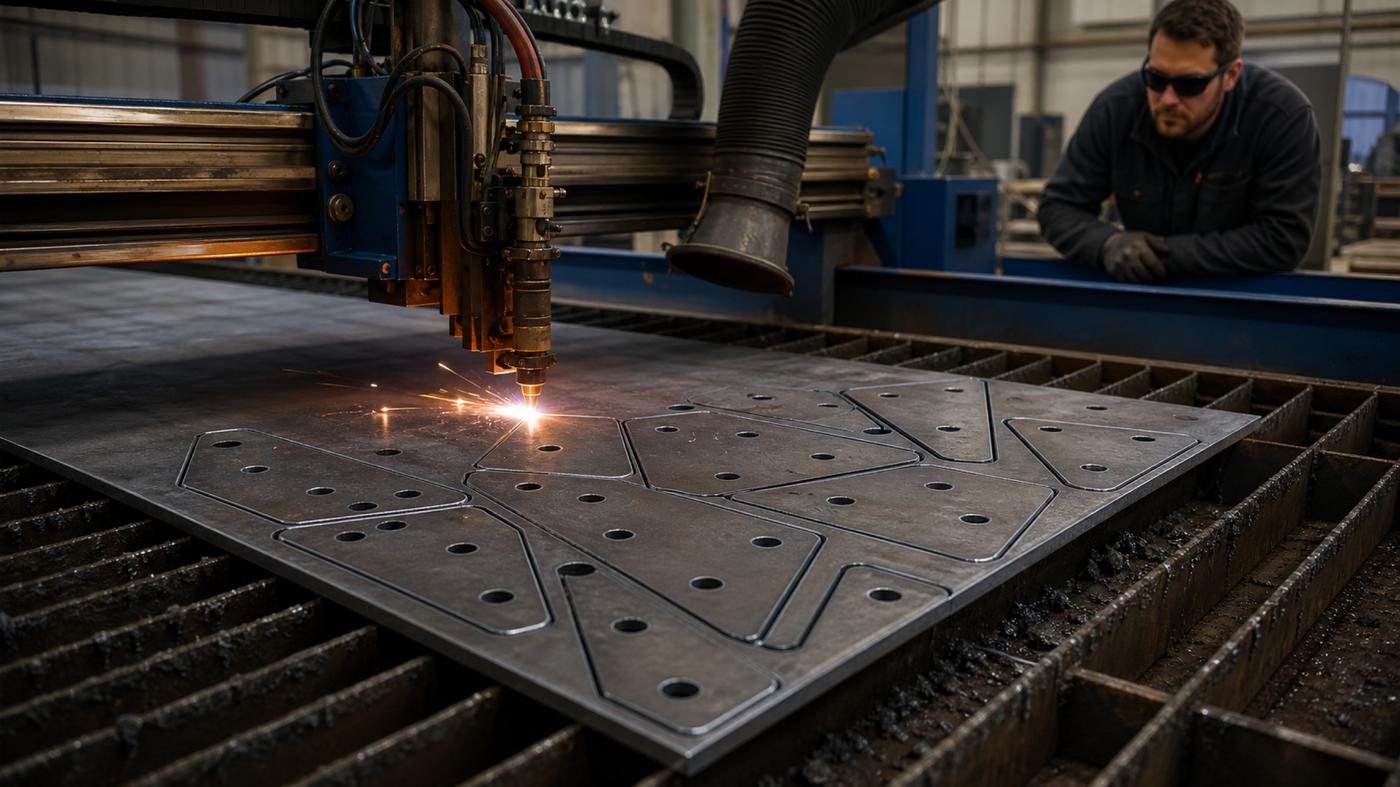

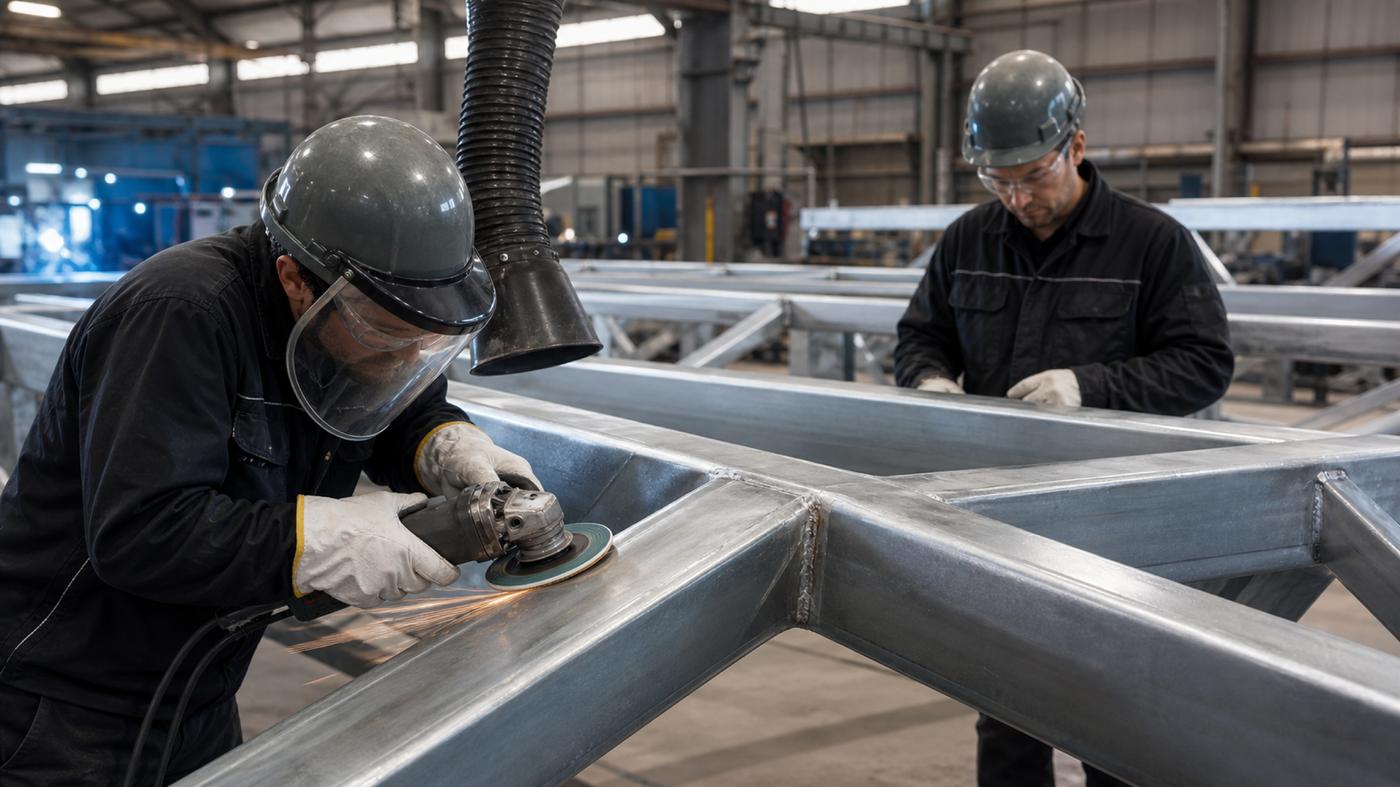

02 — Сварка и обработка

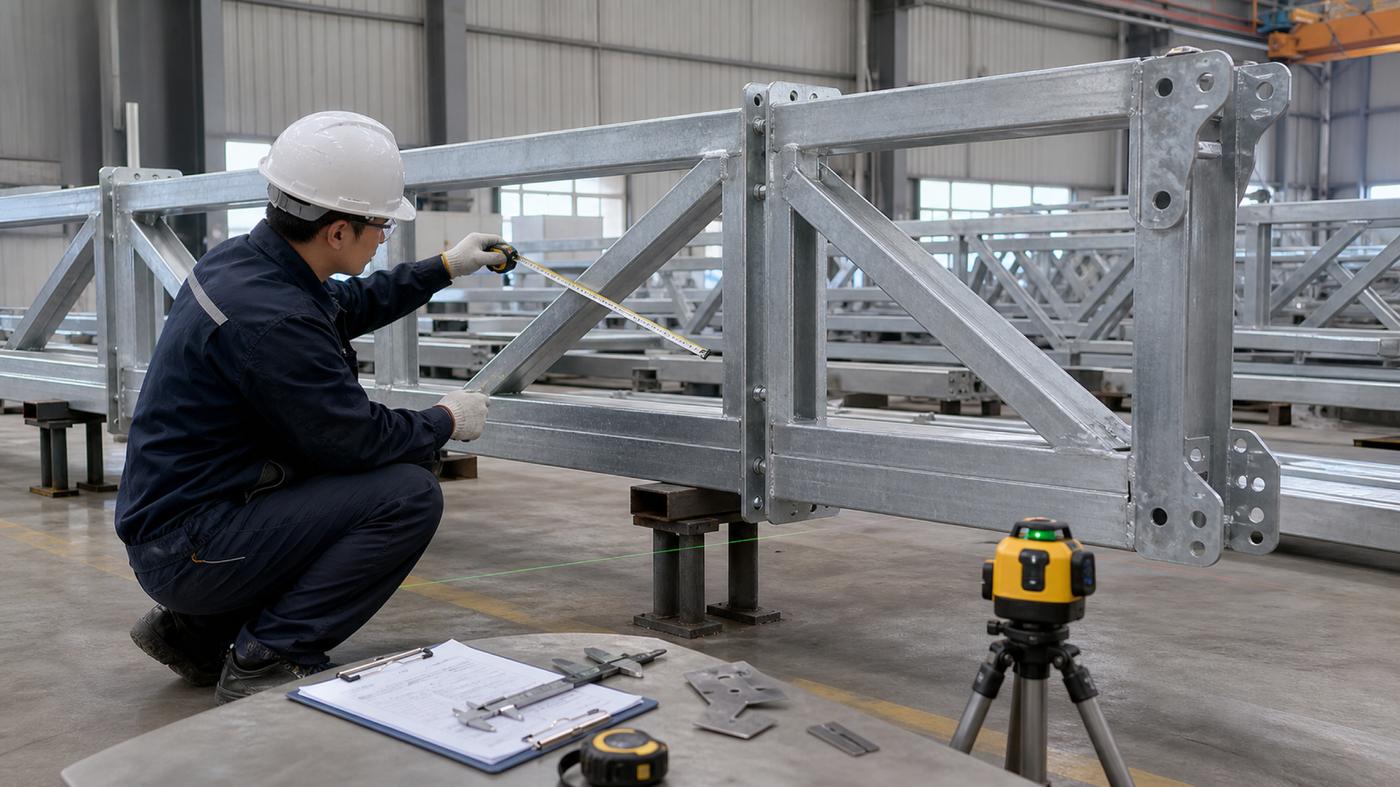

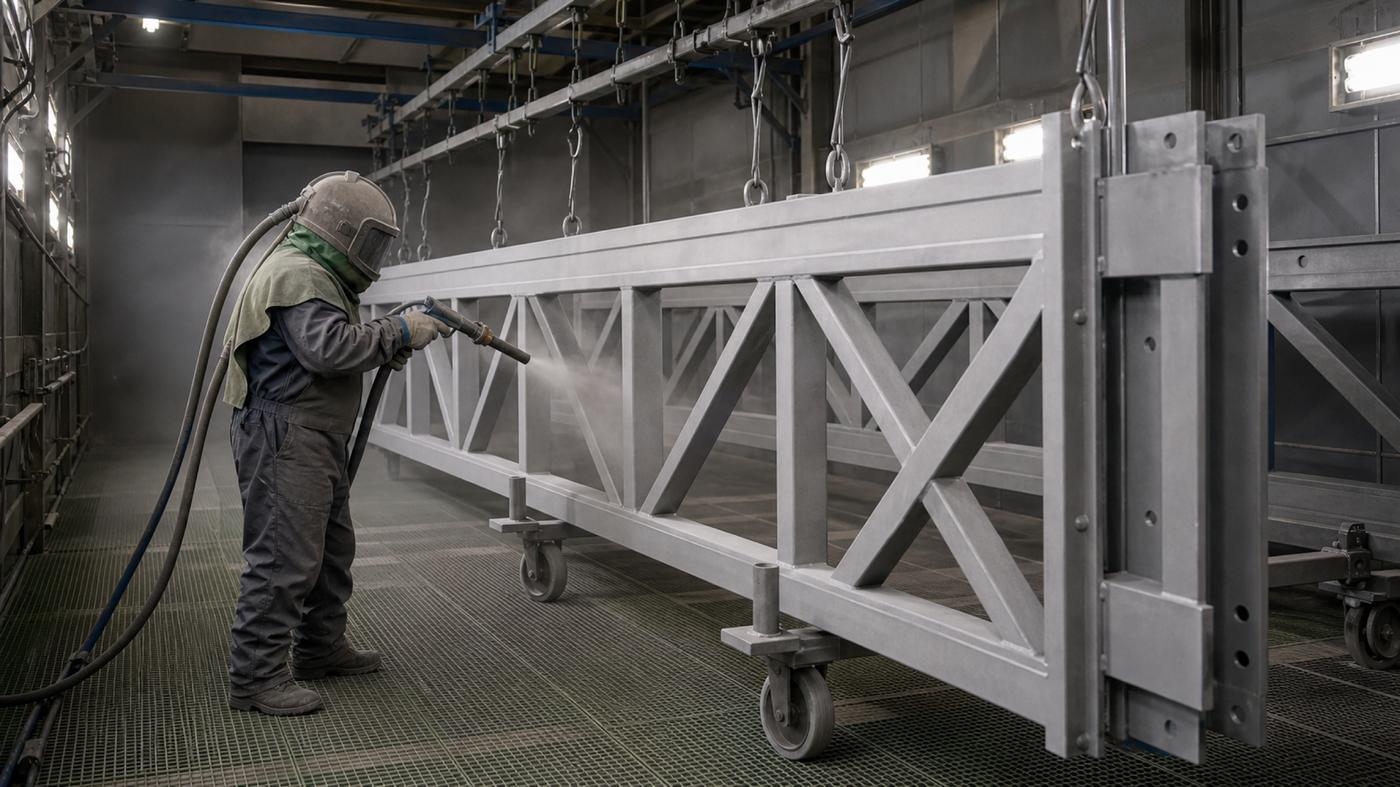

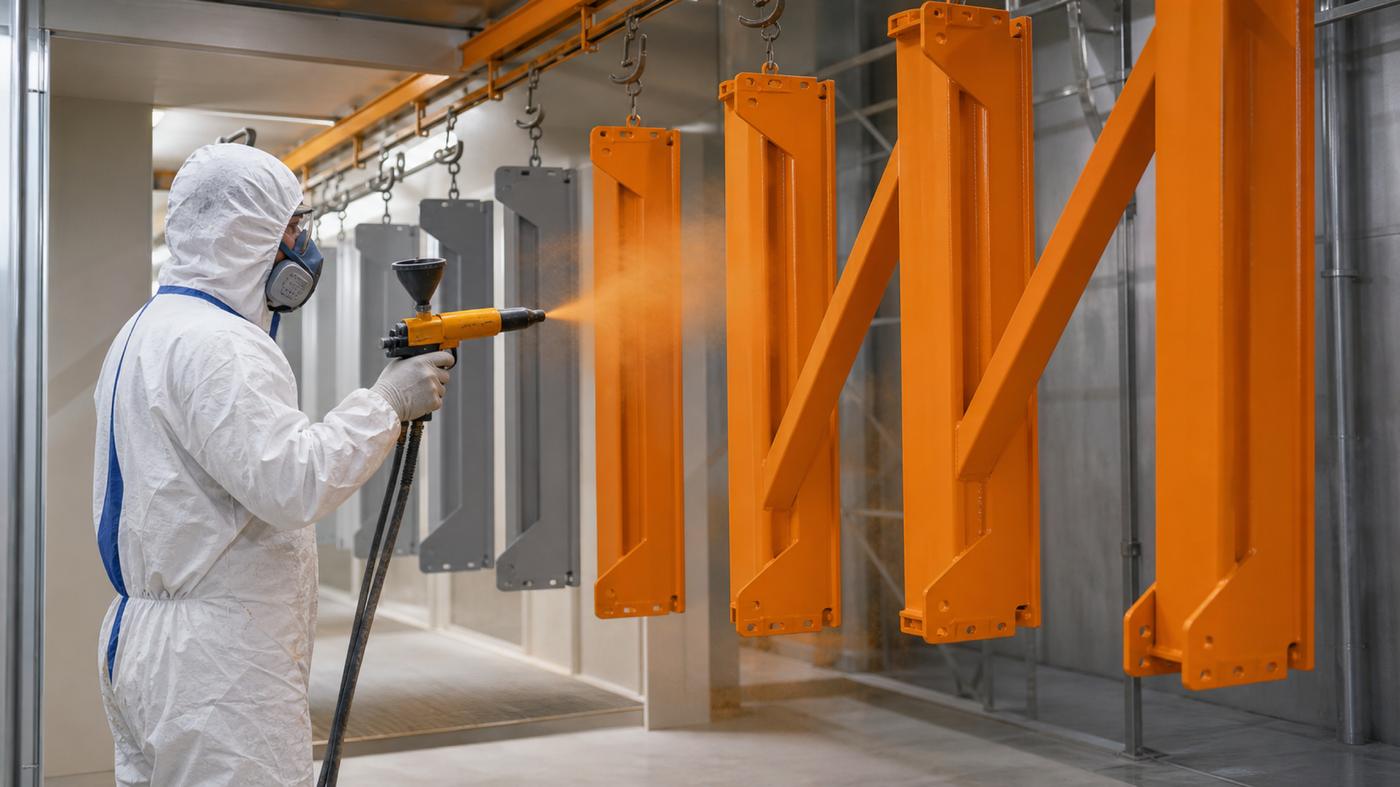

03 — Контроль качества и покраска

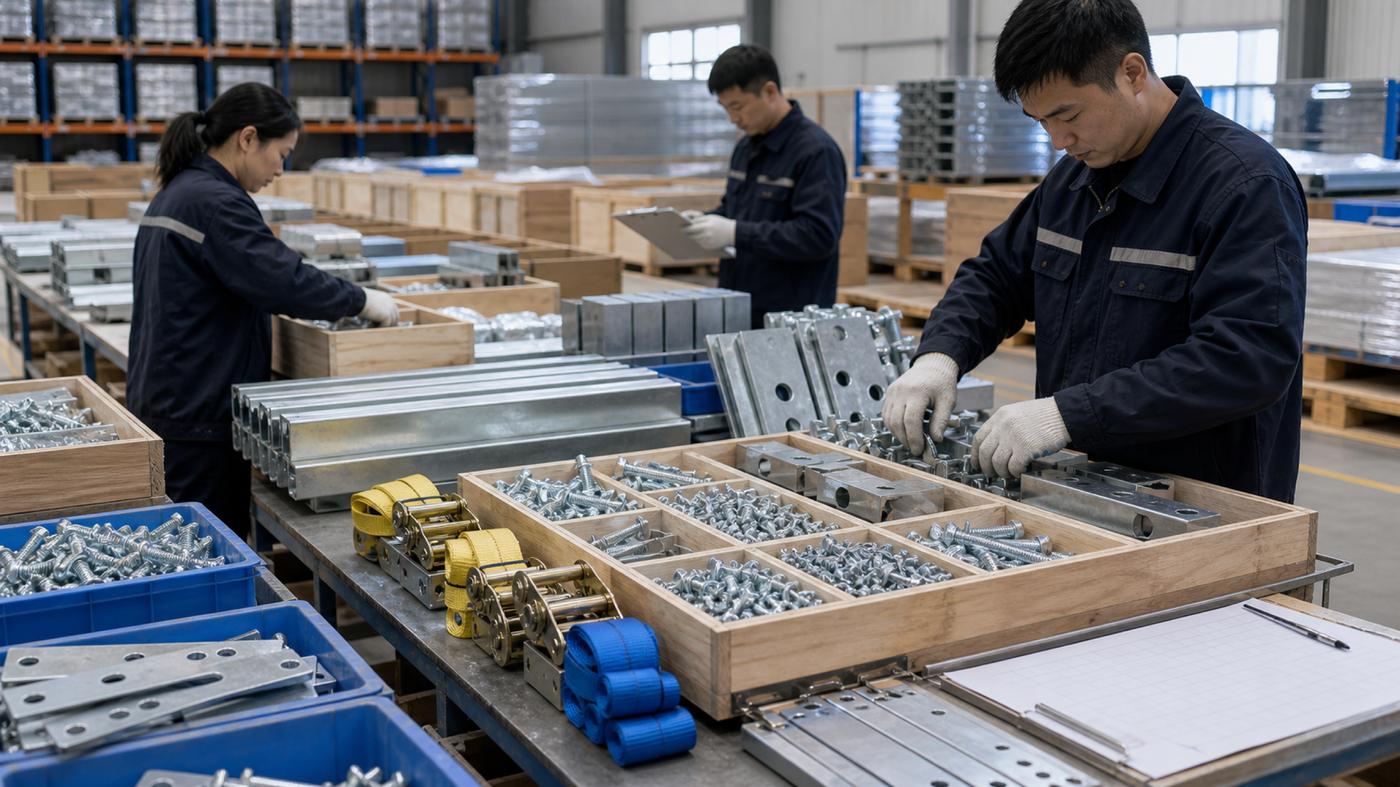

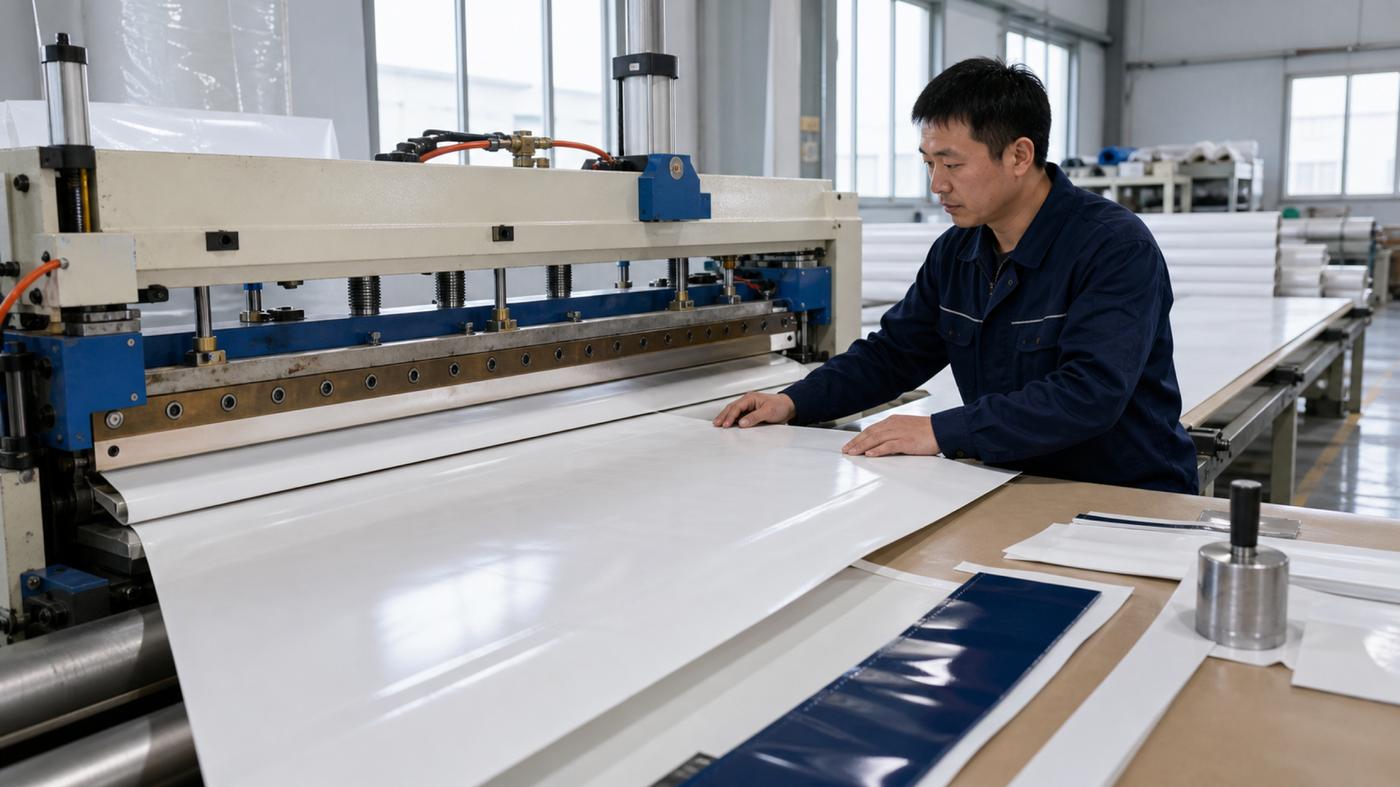

04 — ПВХ тент и комплектация

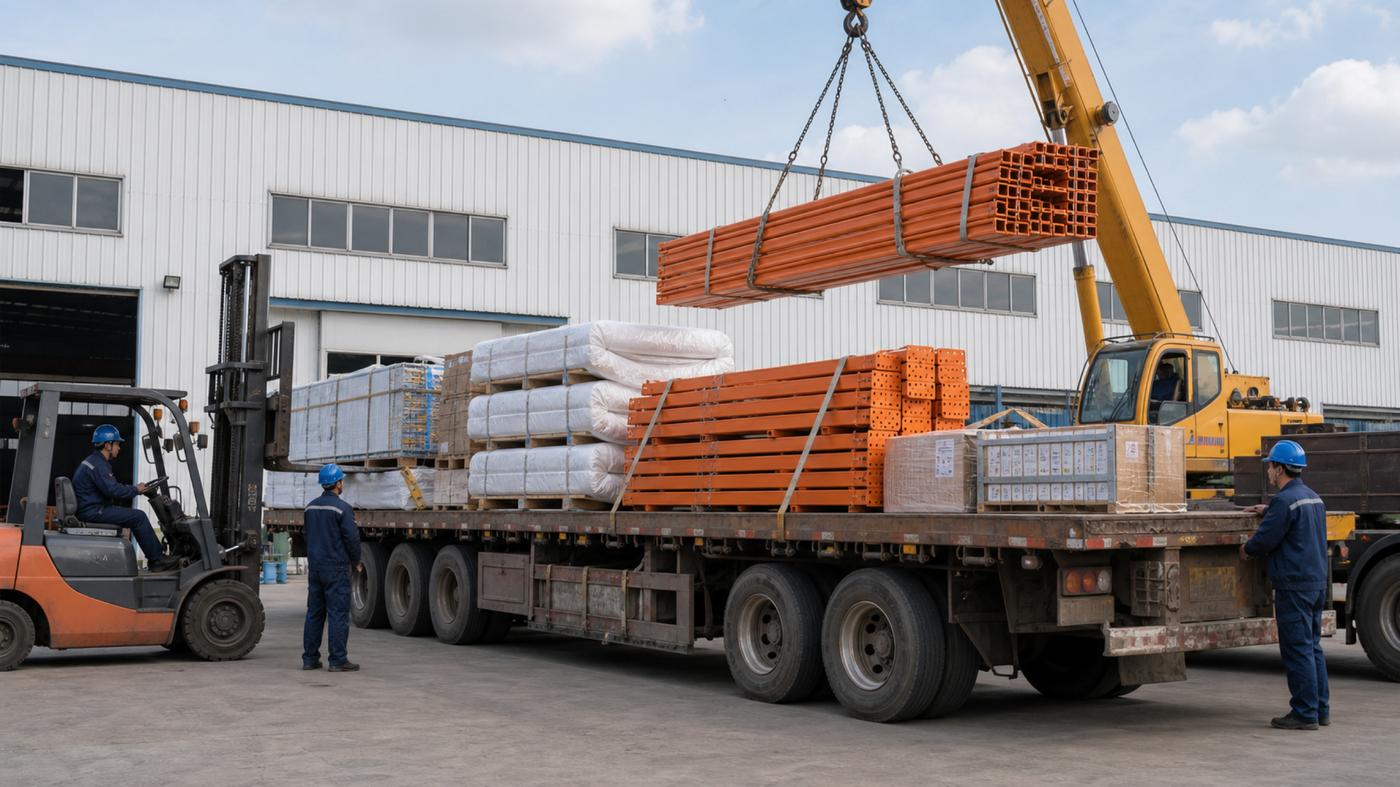

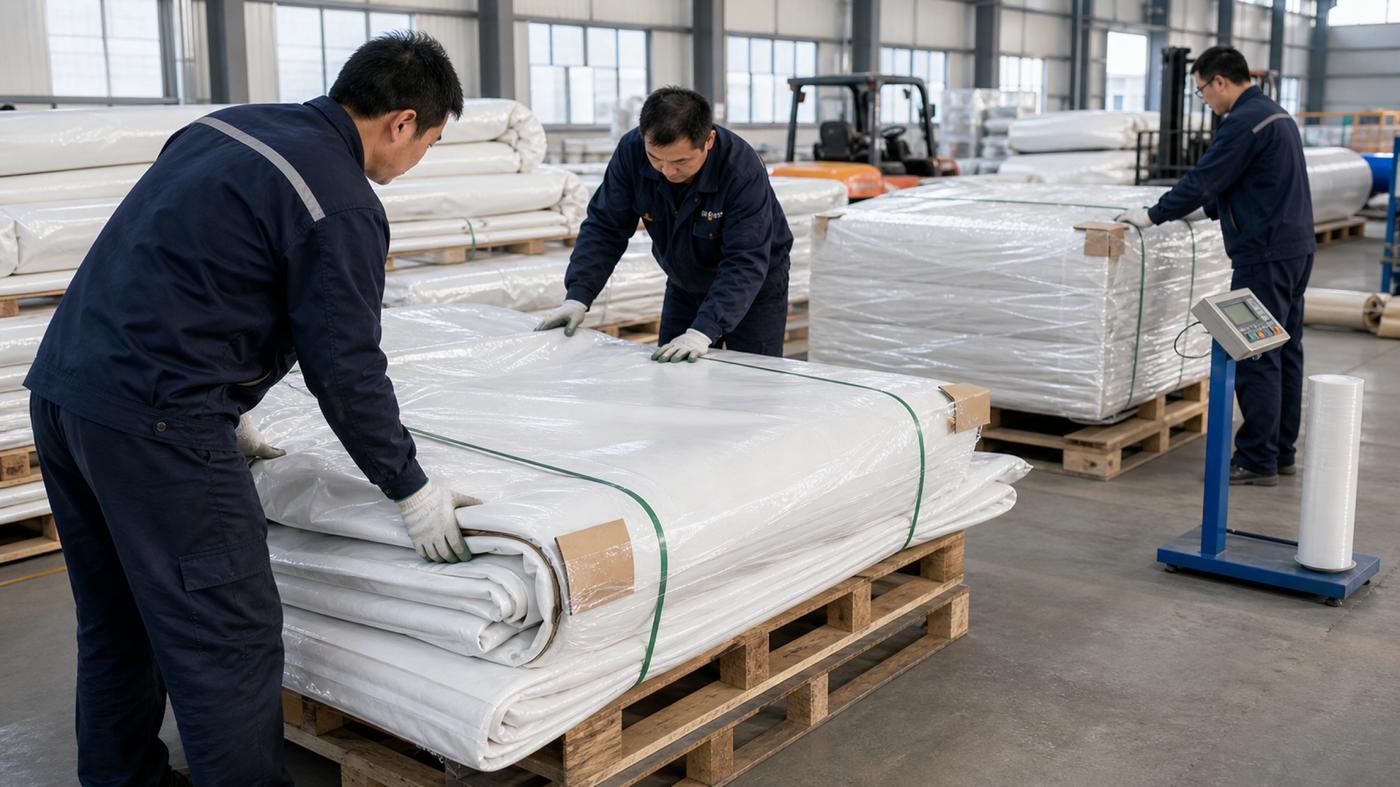

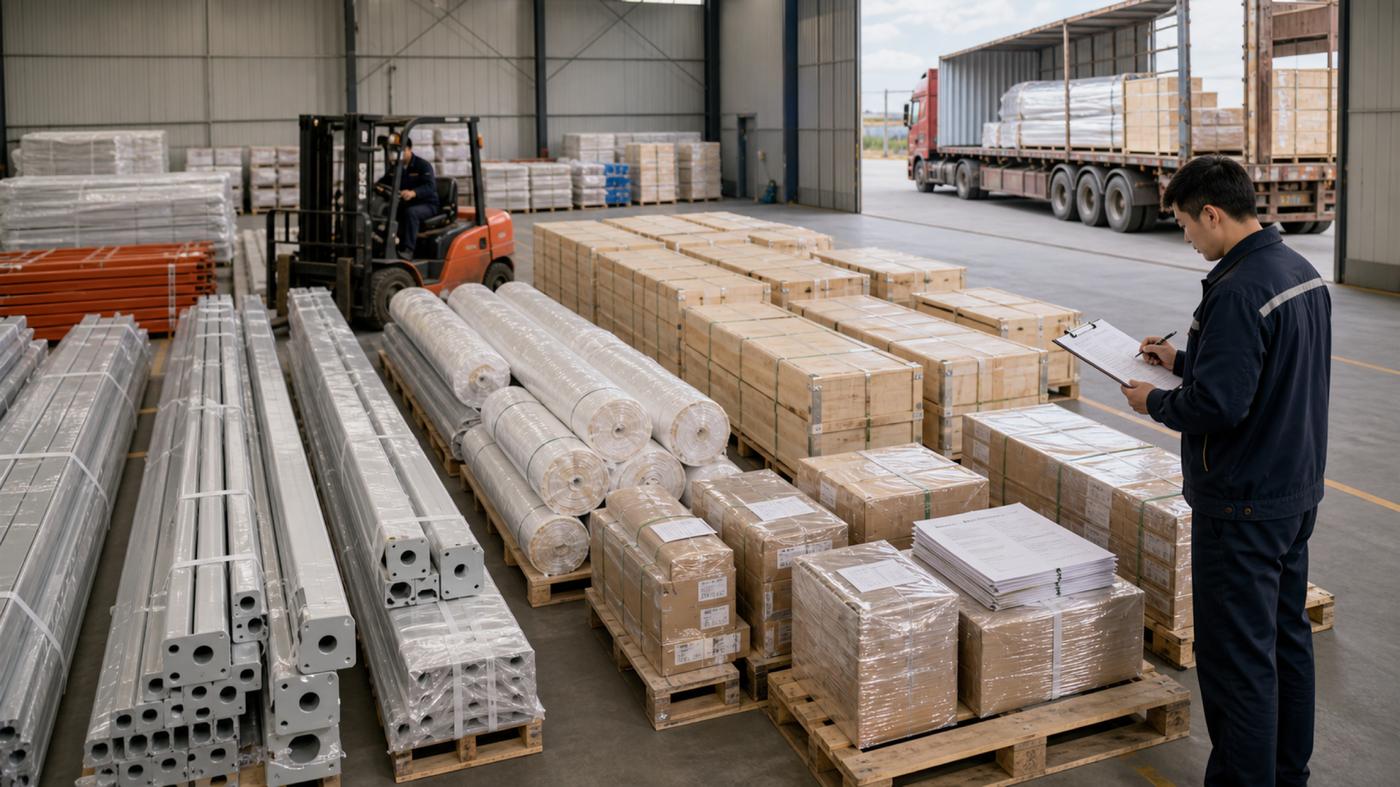

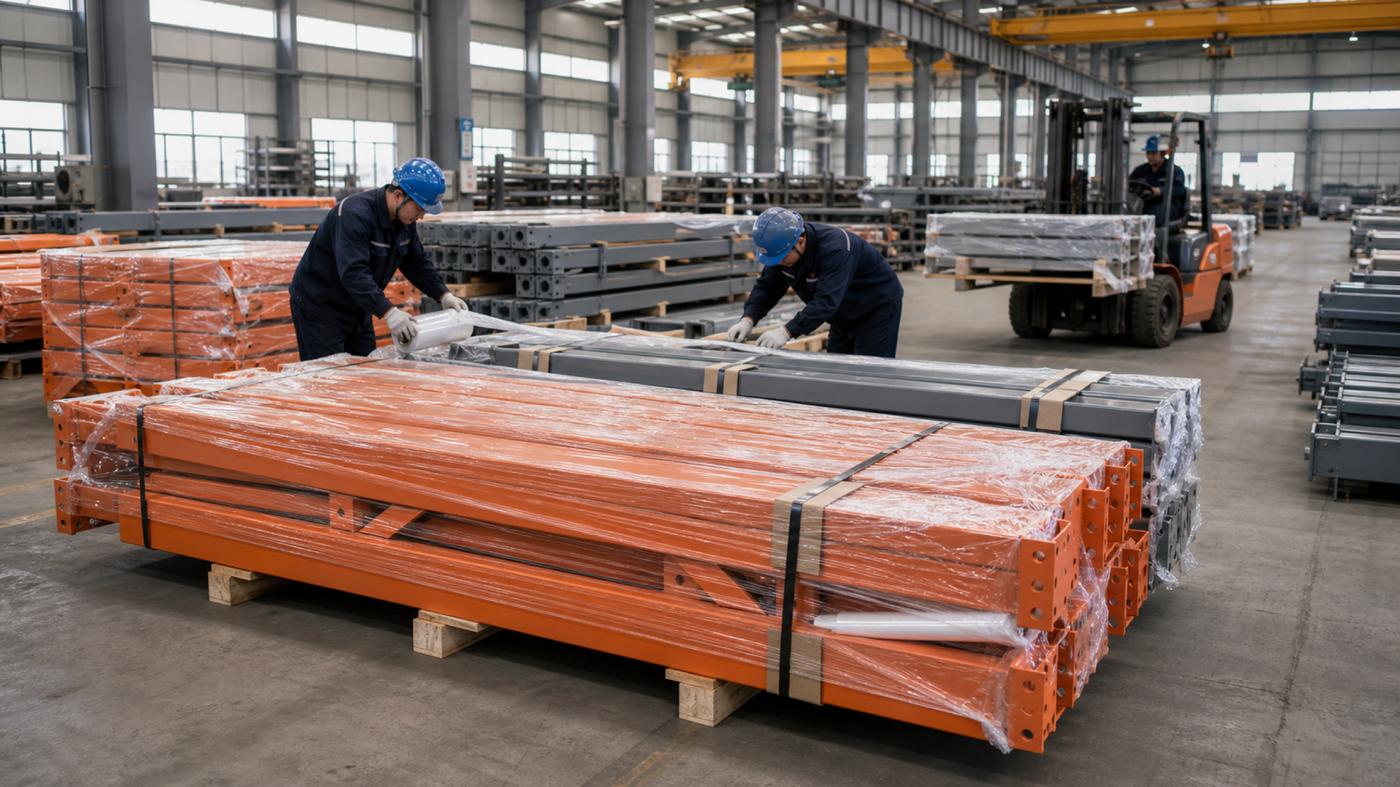

05 — Упаковка и отгрузка
Нормативная база и стандарты
Проектирование ведётся по актуальным сводам правил и государственным стандартам. Каждый узел и сечение подтверждаются расчётом.
Паспорт материалов
Технические характеристики ПВХ-оболочки и металлокаркаса по ГОСТ 30547-97, ГОСТ 380-2005, СП 16.13330.2017.
| Параметр | 650 г/м² | 750 г/м² | 900 г/м² ★ |
|---|---|---|---|
| Плотность | 650 г/м² | 750 г/м² | 900 г/м² |
| Основа | PES 20×20 | PES 23×23 | PES Panama 30×30 |
| Толщина | 0,54 мм | 0,60 мм | 0,70 мм |
| Разрывная нагр. осн./уток | 2700/2400 N/5см | 2700/2400 N/5см | 3800/4000 N/5см |
| Сопротивл. раздиру | 370/290 N | 370/320 N | 500/500 N |
| Адгезия осн./уток | 90/90 N/5см | 100/100 N/5см | 100/100 N/5см |
| Температ. режим | −40/+70 °C | −40/+70 °C | −40/+70 °C |
| Светостойкость | 6 | 6 | 7–8 |
| Применение | Шатры, укрытия | Стандартные ангары | Пром. ангары, усил. нагрузка |
Металлокаркас / Несущая структура
СП 16.13330.2017| Марки стали | Ст3сп (ГОСТ 380-2005); 09Г2С (ГОСТ 19281-2014) для холодных регионов |
| Профиль несущих | Прямоугольные и квадратные трубы (ГОСТ 30245-2003), сечения 60×40×3–150×100×7 мм |
| Профиль прогонов | 60×40×3 — 100×60×4 мм, подбирается расчётом |
| Несущие элементы | Фермы, стойки, прогоны, распорные элементы, опорные плиты, фланцы |
| Листовые элементы | Опорные плиты и фланцы из г/к листа (ГОСТ 19903-2015) |
| Точность изготовления | Плазменная резка на станках с ЧПУ |
| Сварка | Дуговая в защитном газе (ГОСТ 14771-76), проволока Ø1,2 мм, 20% Ar + 80% CO₂ |
| Соединения | Фланцевые болтовые, сварные угловые, анкерные (химические и закладные) |
| Антикоррозия — основная | Горячее оцинкование (ГОСТ 9.307-89 / ISO 1461-89), слой 80–120 мкм |
| Срок службы покрытия | 10–50 лет в зависимости от агрессивности среды |
| Мелкие детали | Термодиффузионное цинкование (ГОСТ Р 9.316-2006) |
| Порошковая окраска | По согласованию; базовый цвет RAL 7037, возможен по каталогу RAL |
| Расчётное ПО | SCAD Office, Лира-САПР |
Основание и анкеровка
По проекту| Дорожные плиты (ПДН/ПАГ) | Быстрая площадка, без земляных работ, демонтируется |
| Винтовые сваи | Слабые верхние горизонты, вечная мерзлота, водонасыщенный грунт |
| Буронабивные сваи | Глубокое заложение при высоких снеговых и ветровых нагрузках |
| Монолитная плита | Тяжёлая техника, стеллажи, высокие напольные нагрузки |
| Существующее основание | Допускается после проверки анкеровки и несущей способности |
SEO-текст: Производство каркасно-тентовых ангаров
Текст написан под коммерческий интент страницы, но без пустых рекламных обещаний.
GRAND TENT производит каркасно-тентовые ангары на собственной производственной базе. Металлообрабатывающий цех оснащён станками ЧПУ для резки, гибки и сверления профиля. После сборки конструкции проходят дробемётную очистку и горячее оцинкование или порошковое покрытие.
ПВХ оболочка изготавливается в собственном швейно-сварочном цехе. Полотна раскраиваются по точным чертежам, швы свариваются высокочастотным методом, кромки армируются. Готовый комплект — каркас, ПВХ, крепёж, ворота — проверяется по спецификации перед упаковкой и отгрузкой.
Вопросы по странице: Производство каркасно-тентовых ангаров
Ответы закрывают вопросы, которые чаще всего тормозят заявку: цена, фундамент, зима, сроки и гарантия.
Где находится производство GRAND TENT?
Собственная производственная база с металлообрабатывающим и швейно-сварочным цехом. Это позволяет контролировать качество на каждом этапе.
Какой металл используется?
Конструкционная сталь Ст3сп или 09Г2С для холодных регионов. Поверхность — дробемётная очистка и горячее оцинкование либо порошковое покрытие.
Как производится ПВХ оболочка?

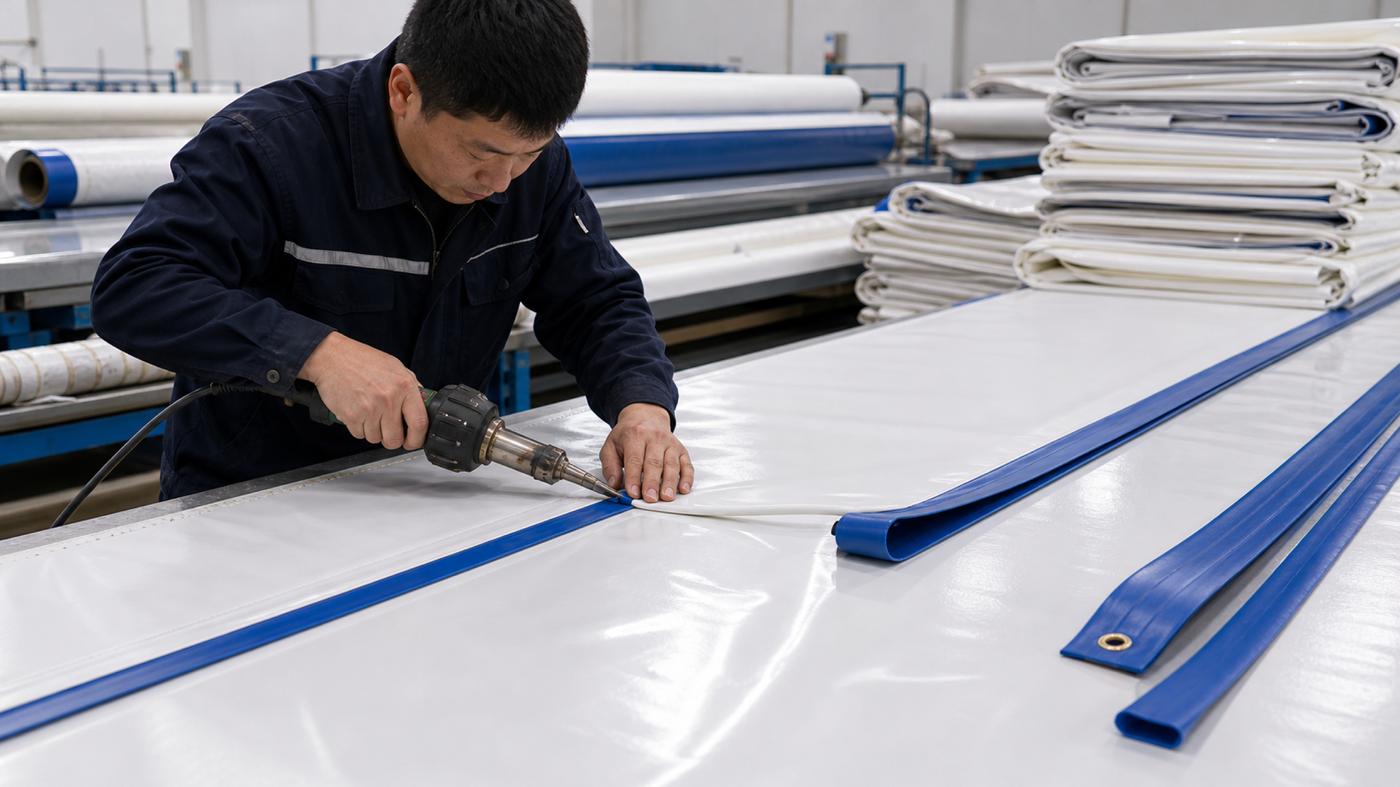

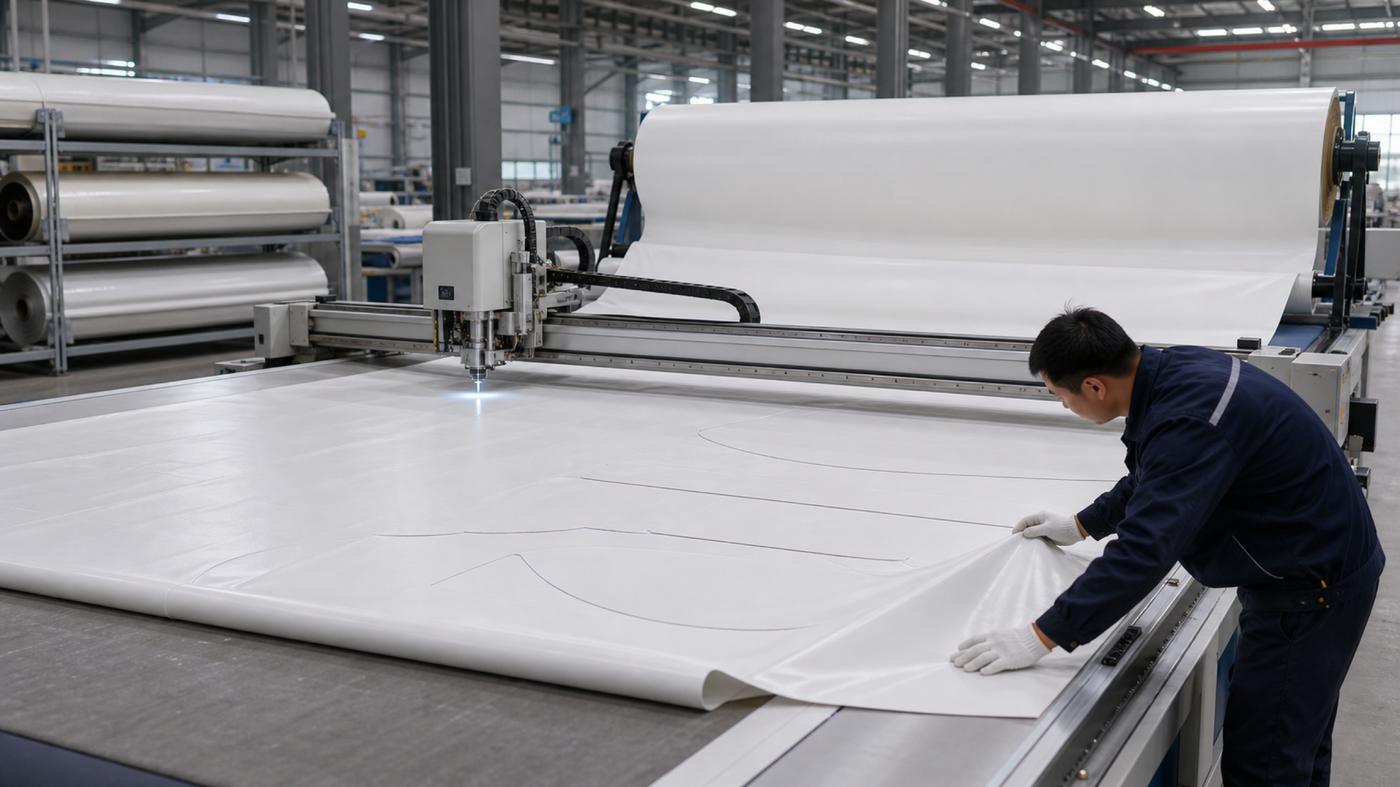

Полотна раскраиваются на ЧПУ-плоттере по чертежам, затем свариваются высокочастотным или горячим воздухом. Кромка армируется кедерной лентой.
Сколько времени занимает изготовление?
Зависит от площади, комплектации и загрузки производства. Сроки фиксируются в договоре после запуска в работу.
Можно ли приехать на производство?
Да, визит на производственную базу возможен по предварительной договорённости.
Сколько стоит тентовый ангар?
Стоимость зависит от площади, высоты, типа каркаса, плотности ПВХ, региона, фундамента, ворот, утепления, доставки и монтажа. Предварительный ориентир можно получить в калькуляторе, точная цена считается после ТЗ.
