Задачи объекта
- получить конструкцию, рассчитанную под регион и нагрузки
- согласовать геометрию, ворота и инженерные опции
- подготовить ТЗ для строительства или арендодателя
- получить документацию на объект
Инженерный расчет
Проектирование тентовых ангаров
Проектирование начинается с назначения и региона. Затем подбираются геометрия, сечения каркаса, фундаментная схема, ПВХ покрытие, ворота и инженерные опции.
650 / 750 / 900г/м² варианты ПВХ ткани
−40 °C / +70 °Cтемпературный диапазон
80–120 мкмгорячее оцинкование металла
I–VIII зоныснеговые и ветровые нагрузки

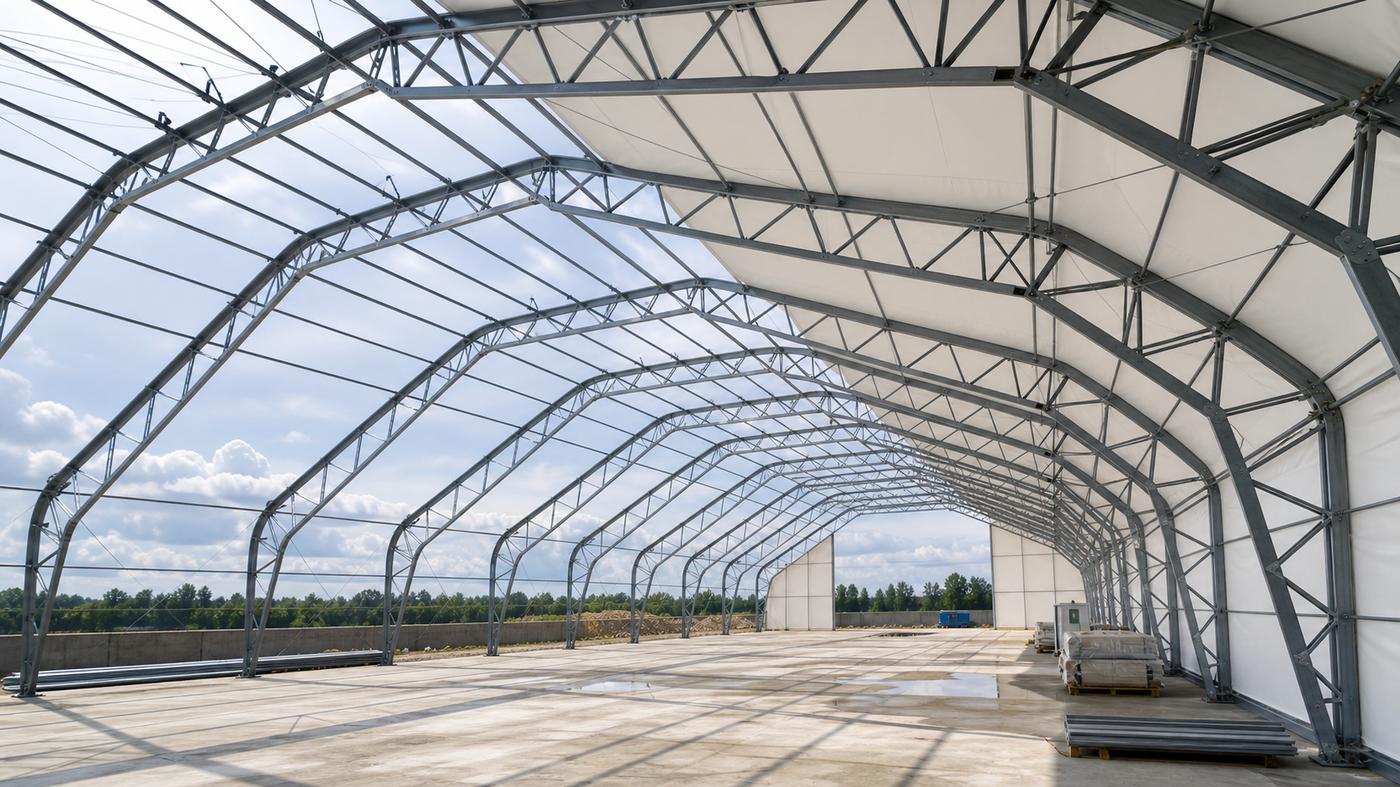

Проектирование тентовых ангаров
Проектирование тентовых ангаров
Проектируем каркасно-тентовые ангары под габариты, назначение, снеговые и ветровые нагрузки региона.…
Запросить расчёт: Проектирование тентовых ангаров
Оставьте телефон и размер ангара. Инженер уточнит регион, нагрузки, ворота, основание и комплектацию.
Технический блок
Инженерная основа ангара
Страница проектирования объясняет инженерный цикл: ТЗ → расчёт нагрузок → геометрия → сечения → фундамент → комплектация → КП.
НормыСП 20.13330, ГОСТ 27751, СП 16.13330
Каркасрасчёт сечений под снег, ветер, эксплуатацию
Фундаментпроверка опорных реакций, ветровой вырыв
Документациячертежи, спецификация, паспорт конструкции
Технические параметры
Конструктивные решения под ваш объект
Пролёт, высота, снеговой район, тип оснований и воротных блоков — всё рассчитывается под конкретный объект после получения технического задания.
Инженерия
Технический паспорт: Проектирование тентовых ангаров
Страница проектирования объясняет инженерный цикл: ТЗ → расчёт нагрузок → геометрия → сечения → фундамент → комплектация → КП.
Что уточнить в ТЗ
- снеговой и ветровой район по СП 20.13330
- геометрия: ширина, длина, высота, уклон кровли
- тип основания и схема анкеровки
- ворота, двери, проёмы, инженерные вводы
Технические параметры
- Нормы: СП 20.13330, ГОСТ 27751, СП 16.13330
- Каркас: расчёт сечений под снег, ветер, эксплуатацию
- Фундамент: проверка опорных реакций, ветровой вырыв
- Документация: чертежи, спецификация, паспорт конструкции
Что влияет на цену
- площадь и высота
- регион и нагрузки
- ПВХ покрытие и утепление
- ворота, основание, доставка и монтаж
Технический паспорт
Паспорт материалов
Технические характеристики ПВХ-оболочки и металлокаркаса по ГОСТ 30547-97, ГОСТ 380-2005, СП 16.13330.2017.
ПВХ тентовое покрытие — сравнение плотностей
| Параметр | 650 г/м² | 750 г/м² | 900 г/м² ★ |
|---|---|---|---|
| Плотность | 650 г/м² | 750 г/м² | 900 г/м² |
| Основа | PES 20×20 | PES 23×23 | PES Panama 30×30 |
| Толщина | 0,54 мм | 0,60 мм | 0,70 мм |
| Разрывная нагр. осн./уток | 2700/2400 N/5см | 2700/2400 N/5см | 3800/4000 N/5см |
| Сопротивл. раздиру | 370/290 N | 370/320 N | 500/500 N |
| Адгезия осн./уток | 90/90 N/5см | 100/100 N/5см | 100/100 N/5см |
| Температ. режим | −40/+70 °C | −40/+70 °C | −40/+70 °C |
| Светостойкость | 6 | 6 | 7–8 |
| Применение | Шатры, укрытия | Стандартные ангары | Пром. ангары, усил. нагрузка |
Металлокаркас / Несущая структура
СП 16.13330.2017| Марки стали | Ст3сп (ГОСТ 380-2005); 09Г2С (ГОСТ 19281-2014) для холодных регионов |
| Профиль несущих | Прямоугольные и квадратные трубы (ГОСТ 30245-2003), сечения 60×40×3–150×100×7 мм |
| Профиль прогонов | 60×40×3 — 100×60×4 мм, подбирается расчётом |
| Несущие элементы | Фермы, стойки, прогоны, распорные элементы, опорные плиты, фланцы |
| Листовые элементы | Опорные плиты и фланцы из г/к листа (ГОСТ 19903-2015) |
| Точность изготовления | Плазменная резка на станках с ЧПУ |
| Сварка | Дуговая в защитном газе (ГОСТ 14771-76), проволока Ø1,2 мм, 20% Ar + 80% CO₂ |
| Соединения | Фланцевые болтовые, сварные угловые, анкерные (химические и закладные) |
| Антикоррозия — основная | Горячее оцинкование (ГОСТ 9.307-89 / ISO 1461-89), слой 80–120 мкм |
| Срок службы покрытия | 10–50 лет в зависимости от агрессивности среды |
| Мелкие детали | Термодиффузионное цинкование (ГОСТ Р 9.316-2006) |
| Порошковая окраска | По согласованию; базовый цвет RAL 7037, возможен по каталогу RAL |
| Расчётное ПО | SCAD Office, Лира-САПР |
Основание и анкеровка
По проекту| Дорожные плиты (ПДН/ПАГ) | Быстрая площадка, без земляных работ, демонтируется |
| Винтовые сваи | Слабые верхние горизонты, вечная мерзлота, водонасыщенный грунт |
| Буронабивные сваи | Глубокое заложение при высоких снеговых и ветровых нагрузках |
| Монолитная плита | Тяжёлая техника, стеллажи, высокие напольные нагрузки |
| Существующее основание | Допускается после проверки анкеровки и несущей способности |
Нагрузки / СП 20
Расчётные нагрузки по регионам
Снеговые и ветровые нагрузки определяются по СП 20.13330.2017. Каркас рассчитывается под конкретный район строительства.
Снеговые нагрузки — карта районирования
| Район I | 0,8 кПа / 80 кгс/м² |
| Сочи, Краснодар, часть Ростовской обл. | |
| Район II | 1,2 кПа / 120 кгс/м² |
| Москва, Санкт-Петербург, Казань | |
| Район III | 1,8 кПа / 180 кгс/м² |
| Екатеринбург, Уфа, Нижний Новгород | |
| Район IV | 2,4 кПа / 240 кгс/м² |
| Западная Сибирь, Пермь, Ижевск | |
| Район V–VIII | 3,2 кПа и выше |
| Восточная Сибирь, Дальний Восток, Север |
Ветровые нагрузки — карта районирования
| Район Iа | 0,17 кПа |
| Низменности, закрытые долины | |
| Район I | 0,23 кПа |
| Внутренние районы России | |
| Район II | 0,30 кПа |
| Открытые равнины, предгорья | |
| Район III–IV | 0,38–0,48 кПа |
| Прибрежные зоны, Урал, возвышенности | |
| Район V–VIII | 0,60–1,40 кПа |
| Побережья морей, горные территории |
Расчет
Калькулятор стоимости
Расчёт перенесён из Excel-калькулятора GRAND TENT: масса каркаса, площадь тента, цены для арки и типа Д, Ст3 и 09Г2С, порошка и цинка. Не оферта — точная цена после ТЗ.
Габариты ангара
Конструкция
Эксплуатация
Все выходы Excel
Матрица цен по конструкциям, стали и покрытию
Те же коммерческие выходы, которые есть в файле: однослойный тент, двойной тент и утеплённый вариант.
Площадь: —
Нагрузка: —
Масса: —
| Конструкция | Сталь | Покрытие | Однослойный тент | Двойной тент | Утеплённый |
|---|---|---|---|---|---|
| Арка | Ст3 | Порошок | — | — | — |
| Арка | Ст3 | Цинк | — | — | — |
| Арка | 09Г2С | Порошок | — | — | — |
| Арка | 09Г2С | Цинк | — | — | — |
| Тип Д | Ст3 | Порошок | — | — | — |
| Тип Д | Ст3 | Цинк | — | — | — |
Арка
Площадь тента—
Цена тента—
Каркас Ст3, порошок—
Каркас Ст3, цинк—
Каркас 09Г2С, порошок—
Каркас 09Г2С, цинк—
Высота в коньке—
Высота фронтона—
Тип Д
Площадь тента—
Цена тента—
Каркас Ст3, порошок—
Каркас Ст3, цинк—
Высота в коньке—
Высота фронтона—
В Excel-файле блок 09Г2С задан для арочной конструкции. Для типа Д выводятся цены Ст3 по порошку и цинку.
Типы
Конструкции без лишней витрины
Каждый тип ангара решает свою задачу: полезная высота, сход осадков, стоимость, утепление и работа ворот.
Арочные
Большой свободный пролет, эффективный сход осадков, выразительная геометрия.
Прямостенные
Больше полезной высоты у стен, удобно для стеллажей, ворот и техники.
Двухскатные
Классическая форма для складов, производства и спортивных объектов.
Утепленные
Два слоя ПВХ и утеплитель под зимнюю эксплуатацию и инженерные системы.
Холодные
Однослойная оболочка для склада, техники, сезонного и временного хранения.
Процесс
Этапы проекта
Производственная логика простая: сначала ТЗ и расчет, затем комплект, доставка, монтаж и сдача.
Заявка
Получаем первичную задачу: назначение, город, ориентировочные размеры и сроки.
Техническое задание
Уточняем режим эксплуатации, нагрузки, ворота, утепление, основание и инженерные требования.
Предварительный расчет
Готовим ориентир стоимости и комплектации, фиксируем допущения и исключения.
Проектирование
Подбираем конструктив, узлы, сечения, схему оболочки и крепление к основанию.
Производство
Изготавливаем элементы каркаса, ПВХ полотна, фурнитуру и комплект поставки.
Доставка
Планируем отгрузку, упаковку, транспорт и приемку комплекта на площадке.
Монтаж
Собираем каркас, монтируем оболочку, ворота, проемы и дополнительные элементы.
Сдача объекта
Проверяем комплектацию, натяжение тента, крепления и передаем объект заказчику.
Стоимость
Стоимость: Проектирование тентовых ангаров
Показываем ориентиры, но не подменяем расчет: итоговая стоимость считается после размеров, региона, основания и требований к эксплуатации.
Предварительный расчёт
ориентир по площади и бюджету
бесплатно
Проект КТК
расчёт, чертежи, спецификация
в составе КП
Авторский надзор
контроль на этапе монтажа
по договору
Что влияет на КП
Ширина, длина, высота, снеговой и ветровой район, ПВХ, оцинкование, ворота, утепление, вентиляция, фундамент, доставка и монтаж.
Открыть калькулятор
Визуал
Фото и сценарии: Проектирование тентовых ангаров
Подбираем изображения под интент страницы, чтобы пользователь быстрее увидел свой тип объекта.
SEO
SEO-текст: Проектирование тентовых ангаров
Текст написан под коммерческий интент страницы, но без пустых рекламных обещаний.
Проектирование тентового ангара начинается с технического задания: регион строительства, снеговой и ветровой район, габариты, режим эксплуатации и требования к комплектации. На основе ТЗ инженеры подбирают геометрию рам, сечения элементов каркаса и схему анкеровки к основанию.
Расчёт ведётся по актуальным нормам: снеговые и ветровые нагрузки по СП 20.13330, надёжность по ГОСТ 27751, стальные конструкции по СП 16.13330. По итогу заказчик получает рабочие чертежи, спецификацию металла и ПВХ, паспорт конструкции и схему монтажа.
Вопросы
Вопросы по странице: Проектирование тентовых ангаров
Ответы закрывают вопросы, которые чаще всего тормозят заявку: цена, фундамент, зима, сроки и гарантия.
По каким нормам проектируются ангары?
Расчёт ведётся по СП 20.13330 (снеговые нагрузки), ГОСТ 27751 (надёжность) и СП 16.13330 (стальные конструкции).
Нужно ли разрешение на строительство?
Зависит от назначения, площади и статуса объекта. Некапитальные временные сооружения нередко не требуют разрешения, но это уточняется по конкретной ситуации.
Что входит в проектную документацию?
Рабочие чертежи каркаса, спецификация металла и ПВХ, схема анкеровки, паспорт конструкции.
Можно ли изменить проект после запуска?
Небольшие изменения — да, до передачи металла в производство. Изменения после запуска могут повлиять на сроки и стоимость.
Как начинается проектирование?
С технического задания: регион, назначение, размеры, режим эксплуатации, ворота и тип основания.
Сколько стоит тентовый ангар?
Стоимость зависит от площади, высоты, типа каркаса, плотности ПВХ, региона, фундамента, ворот, утепления, доставки и монтажа. Предварительный ориентир можно получить в калькуляторе, точная цена считается после ТЗ.
ГОСТ / СП / СНиП
Нормативная база и стандарты
Проектирование ведётся по актуальным сводам правил и государственным стандартам. Каждый узел и сечение подтверждаются расчётом.
СП 20.13330.2017
Нагрузки и воздействия
Расчёт снеговых, ветровых и эксплуатационных нагрузок. Актуализированная редакция СНиП 2.01.07-85.
ГОСТ 27751-2014
Надёжность строительных конструкций
Основные положения. Классификация по степени ответственности (КС-1, КС-2, КС-3).
СП 16.13330.2017
Стальные конструкции
Проектирование металлокаркаса: сечения, узлы, соединения, сварка. Актуализированная редакция СНиП II-23-81.
ГОСТ 380-2005
Сталь Ст3сп
Углеродистая конструкционная сталь обыкновенного качества. Применяется для основных несущих элементов.
ГОСТ 19281-2014
Сталь 09Г2С
Низколегированная конструкционная сталь. Назначается для холодных регионов (до −60 °C) и нагруженных пролётов.
ГОСТ 30547-97
ПВХ тентовые материалы
Рулонные кровельные и гидроизоляционные полотна из ПВХ. Прочность на разрыв, удлинение, температурный диапазон.
СП 17.13330.2017
Кровли
Требования к конструкции кровли, водоотводу, снегозадержанию и эксплуатации тентового покрытия.
ГОСТ 9.303-84
Цинковые покрытия
Требования к горячему оцинкованию: толщина слоя 80–120 мкм, адгезия, испытание на коррозию.
ГОСТ Р 53292-2009
Огнестойкость конструкций
Пожарная безопасность тентовых ограждающих конструкций и требования к материалам.
СНиП 3.03.01-87
Несущие и ограждающие конструкции
Правила производства и приёмки строительно-монтажных работ. Требования к сборке каркаса.
Заявка на расчёт
Получить коммерческое предложение
Передайте размер, назначение и регион строительства — через 1 рабочий день вышлем КП с ценой, сроком изготовления и схемой ангара.
Техническое задание
Дайте вводные, и расчет станет предметным
Нужны город, назначение, размеры, высота, ворота, утепление, монтаж и то, что уже известно об основании.
